Paso 1: prototipo

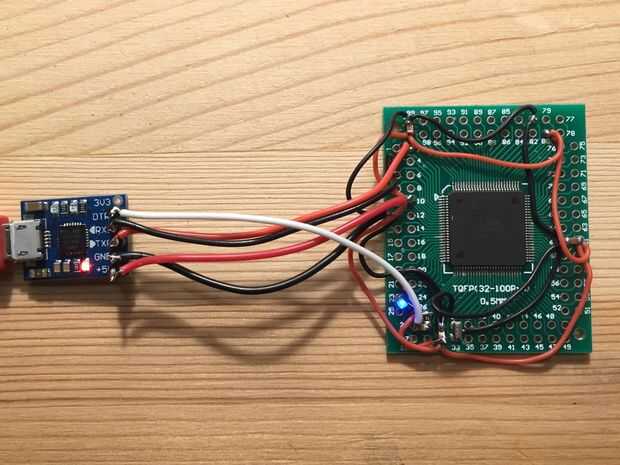

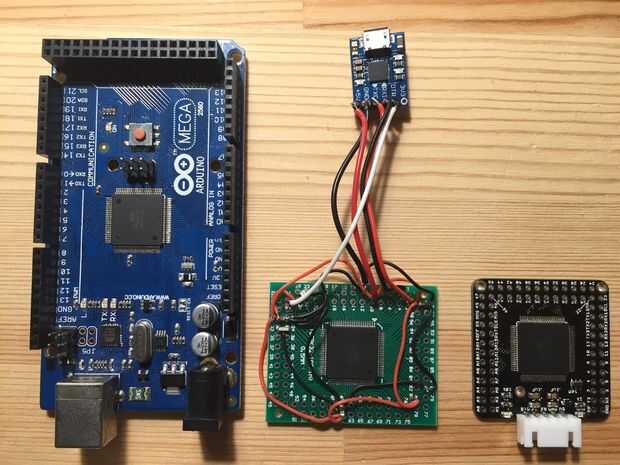

Se hizo un prototipo board como prueba de concepto, componentes, colocación, y las conexiones son:
- ATmega2560 chip de un clon de Arduino Mega2560 (chip funcional y gestor de arranque) con una pistola de aire caliente, soldada a un desglose TQFP100 PCB.

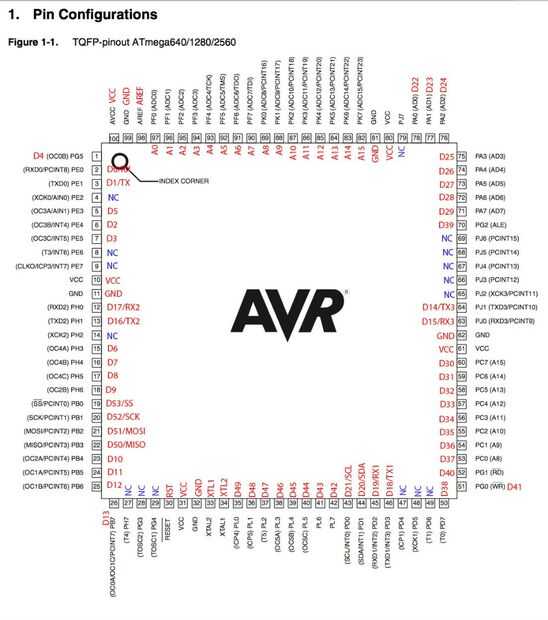

- Conecte todos VCC/AVCC (chip pins 10, 31, 61, 80, 100) juntos y GND (chip pins 11, 32, 62, 81, 99) juntos.
- 0.1uF derivación x 3, conectado en paralelo a 3 de los pares/AVCC VCC y GND (chip pins {31,32}, {61,62}, {99.100}).
- resistencia de pull-up de 10 k x 1 conectado entre el RESET (pin 30 del chip) y VCC/AVCC.
- LED x 1 y 1 k actual limitante resistor x 1 conectado entre D/13 (pin 26 del chip) y GND, este es igual que el Arduino Mega "L" LED, que nosotros como indicador para probar el prototipo.
- Resonador Cerámico de 16MHz conectado entre chip 33 y 34, con conector de tierra de resonador conectado a GND. del chip
- CP2102 USB a UART TTL módulo (uno que tiene un perno DTR), con las conexiones:
- 0.1uF condensador x 1 de módulo pin DTR y RESET (pin 30 del chip).
- Módulo 's RX para D1/TX (pin 3 del chip).
- TX del módulo a D0/RX (pin 2 del chip).
- 5V del módulo al chip's VCC/AVCC.
- Módulo 's GND a GND. del chip
Después de instalar el controlador de CP2102 , fueron subidos unos bocetos de Arduino muestra como "Centelleo" y "Fade" para asegurarse de que el chip estaba todavía funcionando antes de diseñar la placa en Eagle PCB.
