Mínimo desnudo DIY de la Arduino Mega 2560 (2 / 14 paso)

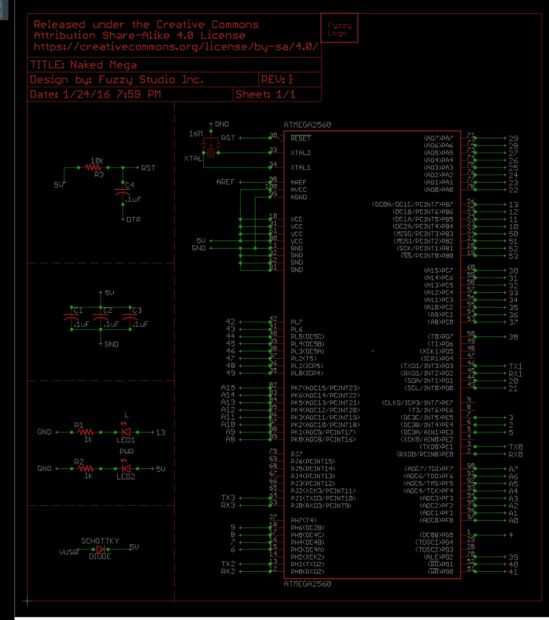

Paso 2: EAGLE PCB: revisión

Componentes adicionales en comparación con la placa de prototipo:

  • LED x 1 y 1 k actual limitación de resistencia x 1 entre AVCC/VCC y GND del chip como indicador.
  • Diodo de Schottky entre patillas entrada de CP2102 módulo 5V y 5V a bordo, para evitar la corriente inversa que va al puerto USB del ordenador cuando CP2102 módulo y una fuente de alimentación DC 5V externos se conectan al mismo tiempo.

Especificaciones/características de la disposición de la Junta:

  • Total componente a bordo es 12.
  • Dimensión del tablero es de 38,1 x 38,1 mm.
  • Pines del conector para que coincida con el módulo de CP2102.
  • Todos pernos digitales y analógicos pernos dispuestos en orden secuencial.
  • Orificios de montaje.
  • PWB de 4 capas (fallido intento de los rastros de la ruta en 2 capas).
