Mínimo desnudo DIY de la Arduino Mega 2560 (3 / 14 paso)

Paso 3: Producción del PWB: revisión

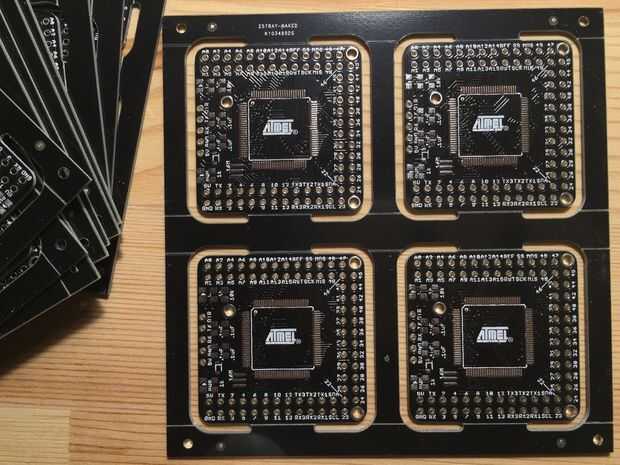

PCB fueron hechas por un fabricante en www.taobao.com; de China el costo para el PWB de 4 capas fue 300RMB (45USD) excluyendo envío para 10 piezas de tablero de 10 x 10 cm (un total de 48 "Mega desnuda" producido, con placas panelizing y extras por la fabricación), tiempo de producción fue de 6 días.

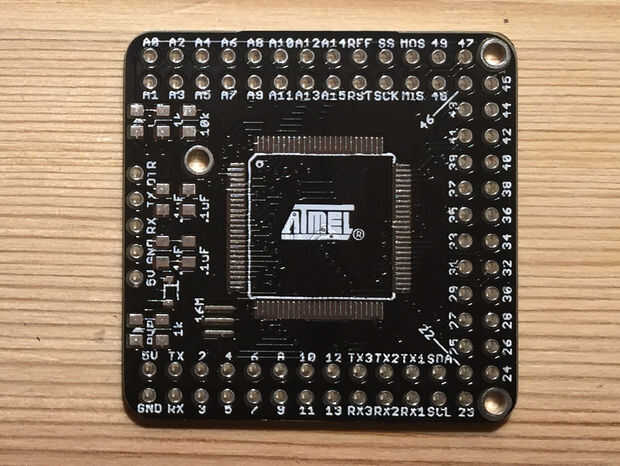

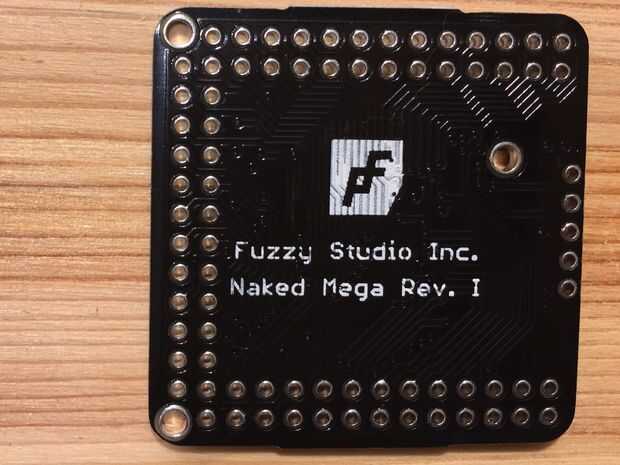

El proceso de HASL sin plomo fue seleccionado para acabado, este acabado no es muy plana, así silkscreen (texto y logo... etc.) no era bastante; próxima revisión probablemente tratará de Electroless níquel inmersión oro (ENIG) como el acabado de la superficie, el costo sería 400RMB (60USD) para el mismo orden.
