Paso 2: El circuito
Tengo mi firmware de evilmad http://www.evilmadscientist.com/article.php/larsonkit
Usted puede siempre hacer su propia, pero uno de evilmad es opensource y tiene algunos agradable pwm-ing en it... y decir si él se rompió, no lo arregles.
Una vez tienes el circuito, trabajando en un protoboard, y entender cómo moverse de alambre, los leds para el perfboard. Yo les espaciadas lo quería y conectar todos los pines de gnd a través de la parte superior. Cuando recorta los pines gnd guardar los cables, son necesarios para extender algunos de los pines de vcc en los leds, porque algunos de ellos son demasiado cortos para alcanzar el tiny2313
Poner el tiny2313 en el perfboard, preste especial atención a la orientación de la viruta y ya lo pones en la parte superior la parte inferior de la tabla de destino.

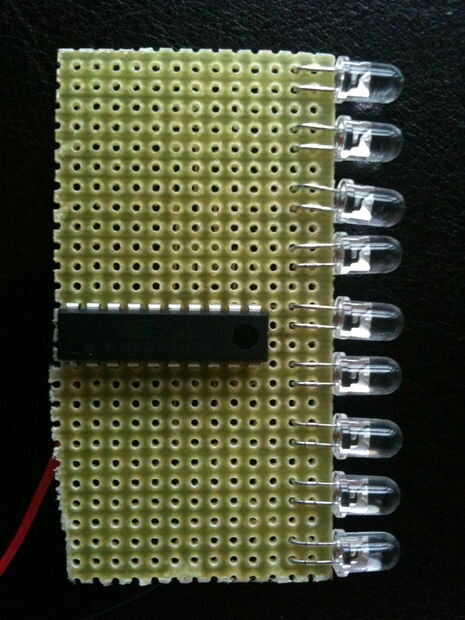

Soldar los leds derecha las clavijas si el tiny2313, la Junta de perf alinea los leds agradables y planos. Usé la orientación de la viruta ve en las fotos para hacer más fácil soldar todos juntos.
Baterías 2AA = 3V mi LED puede manejar, y no necesito ningún resistencias.
Última a la soldadura de la batería
