Paso 8: Conexión de un receptor PPM
Si su receptor es un receptor PPM (sólo hay 3 cables que van al controlador de vuelo – 1 señal, 1 planta de potencia y 1) sigue este párrafo. Si tienes un receptor PWM (cada canal se entrega a la FC a través de su propio cable) vaya al paso siguiente

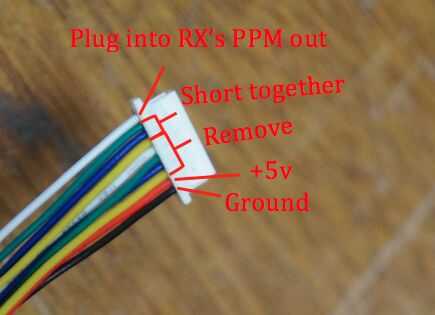

Desembale el otro cable de la posición 10 de mini bolso del Ardupilot. Se puede utilizar un bisturí / x-acto del cuchillo para levantar las lengüetas de la tapa blanca; Saque los cables amarillo y todo entre ellos.
O se les pueden cortar con los cortadores. Todo lo que necesitas son los cables negro y rojo y los primeros tres cables en el lado opuesto de la clavija.
Corto el cable 2 y 3. Si estás bien con que sea permanente, la mejor manera de hacer esto es cortar los cables bastante cortos (~ 4cm) y soldarlos juntos. No te olvides de aislar la soldadura con termocontraíbles o cinta aislante. Esto dice el Ardupilot para escuchar la señal en cable 1 PPM.
Conecte los cables de señal de 5v y tierra PPM en su receptor PPM.

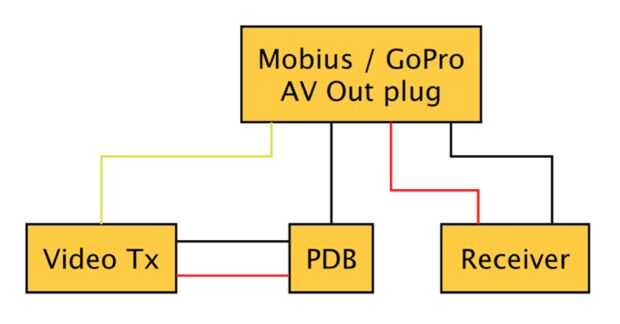

Si usted tiene repuesto energía y pernos de tierra en el receptor, puede conectar el Mobius / GoPro poder enchufe de aquí a la energía de la batería.
