MiniSub ROV (2 / 13 paso)

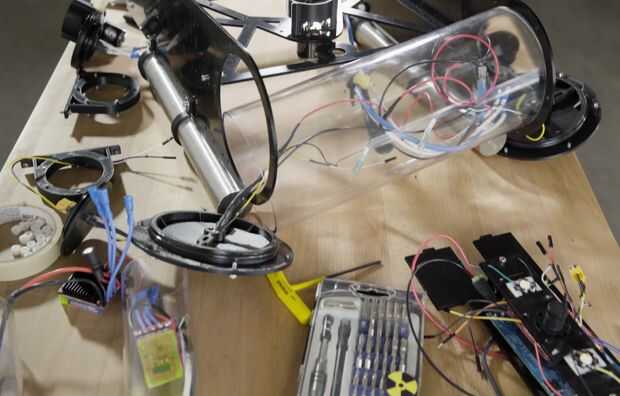

Paso 2: Partes y materiales

(x 2) tablero de Edison de Intel con Arduino Breakout

(x 3) hélice (uno a la izquierda)

(x 3) 750 motor sin escobillas outrunner de kv

(x 3) 30A ESC con revés

palanca de mando

controlador de LED

(2 x) led blanco

(2 x) balun

Cámara NTSC

LCD DE 2"

(2 x) audio y video balun

(75') cable cat-5e

11.4V (3 celdas) batería LiPo RC

7.4V (2 células) batería LiPo RC

(2 x) botón arcade

(2 x) 1,5 x 12" acero inoxidable roundstock

Filamento ABS

Cable de silicona de 6' 14 AWG

(2 x). 125 "x 2' x 2' hoja de Delrin

tubo de policarbonato de 5 "x 12"

tubo de policarbonato de 2 "x 12"

tornillos 6-32

tuercas de fijación de nylon 6-32

(cuando finaliza. Archivos STL y vector se unirá por encima)
