Paso 2: Soldadura 5 resistencia a la placa de circuito

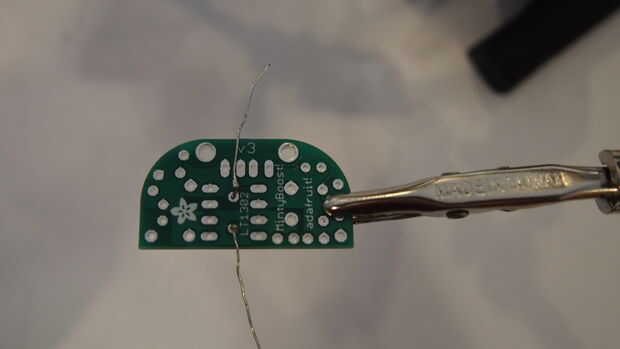

Resistencia 5 es pequeño, oval, y tiene las rayas rojo naranja naranja. Esto indica que el resistor de 3.3K. Va en el lugar R5 en la placa de circuito. Resistencias son no polares que significa que importa que modo pones la resistencia en.

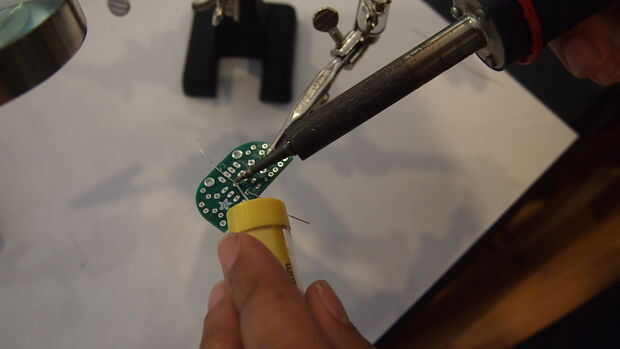

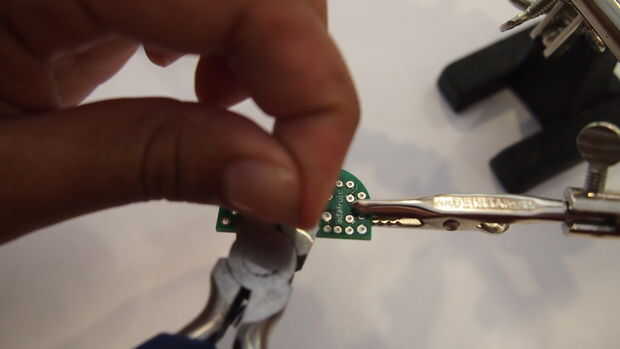

Este proyecto involucra a través del orificio de soldadura. El mejor truco que he aprendido con a través del orificio de soldadura es insertar su resistencia en el circuito y luego doble los cables de manera que su resistencia permanecerá en los agujeros de la placa de circuito cuando se gira el tablero del circuito hacia abajo a lo de la soldadura. Después de que la soldadura, puede cortar el cable extra que no se suelda con el cortador de alambre.
Una de las partes más importantes de soldadura por el agujero es para asegurarse de que ninguno de sus puntos de soldadura toquen entre sí. Si tocan, entonces creas un corto circuito, y su teléfono celular no se carga. Si sus puntos de soldadura toquen en cualquier lugar, use una mecha para remover la soldadura no deseada.
