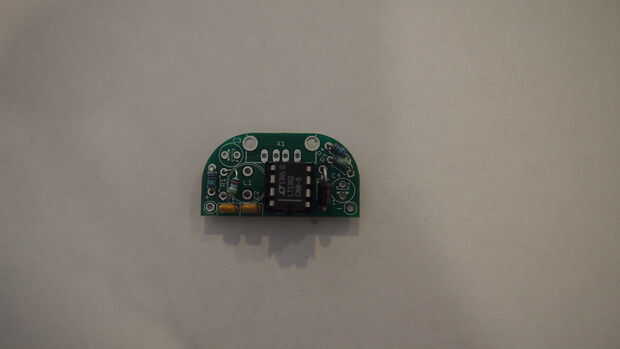

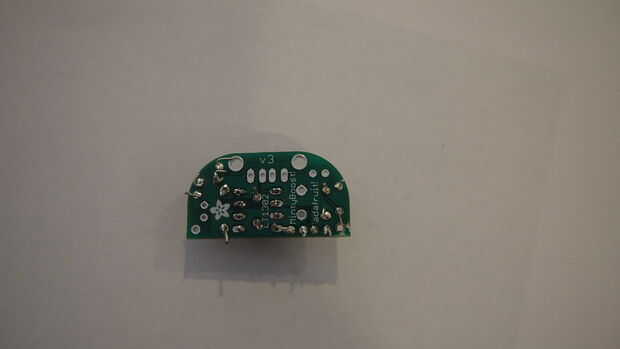

Paso 7: Coloque su IC en su zócalo del IC y soldar a la placa de circuito

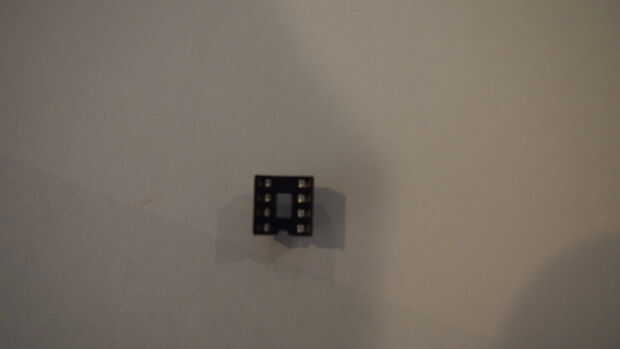

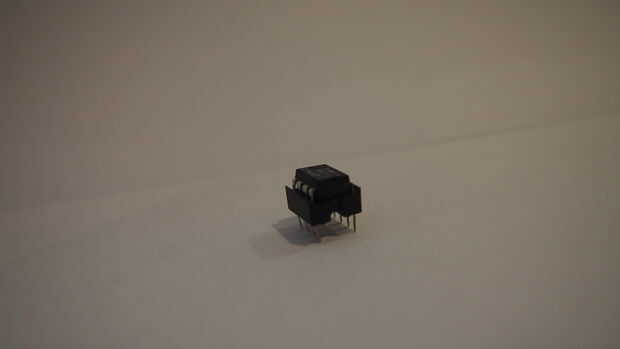

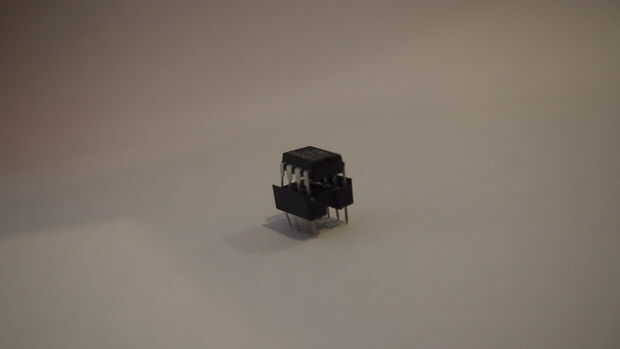

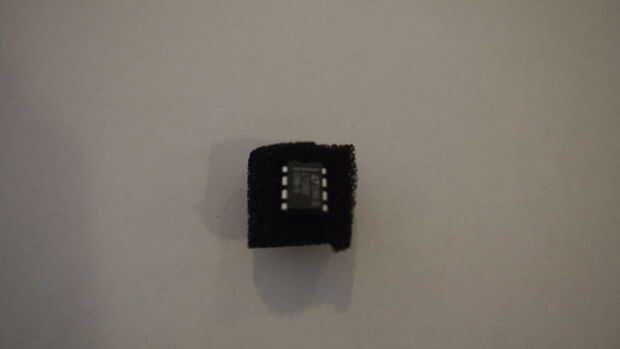

Esta es la parte más delicada de su circuito. ICs (circuitos integrados) tienen patas muy frágiles y es importante que no se rompen. Puede soldar el zócalo del IC en el circuito y luego fije la IC a la toma de corriente, o puede colocar el IC a la toma y luego soldar el zócalo a la Junta. Me gustaria hacer este último. Si decide hacerlo así, entonces usted debe Asegúrese de que todas las patas del IC se alinean con las placas en el zócalo, y que los rincones de la IC y la IC se colocan uno encima del otro cuando se observa desde una vista lateral. Luego empuje el IC en el zócalo del IC para que ya no puede ver las piernas. Asegurarse de que no rompa alguna de las piernas y que las patas estén en cada plato! Línea de los rincones de la IC y la IC al "rincón" en la fotografía de la Junta en el lugar de la IC. Cuando suelda el IC zócalos sobre la placa, los cables son lo suficientemente cortos como para que no tienes que doblarlas. Mientras que esto significa que no tienes que cortar los cables cuando haya terminado de soldar, el zócalo del IC puede fácilmente caerse. Sugiero que suelda sobre un contador en vez de ayudar a las manos para que el zócalo del IC está tocando una superficie y no puede salir fácilmente.
