Paso 8: Receptor MintyBeam modificación! Añadir más funciones de espía!
Con un interruptor y 2 conectores de audio más y cambiar 10k olla, usted puede agregar estas funciones a su receptor y tiene el último espía AMP intercambiables entradas y salidas!
1. un super oído espía!
2. un botón de impulso para pasar de 20 x a amplificación x 200!
3. Anote lo que su audiencia en un digital o grabadora de voz!
4. Enchufe el receptor en un equipo de audio con filtro/grabación en tiempo real con!
5. cuando su hecho espionaje, sit regreso tome un sorbo de su martini y uso el receptor a la explosión de la música o películas desde su teléfono, iPod, computadora o la conversación secreta que acaba grabado!
Soldar un interruptor al cable positivo de la capcitor de 10uf en pin 1 del LM386, esto controlará su impulso.
Donde el fototransistor es sustituirla por un jack hembra de audio (recordar que fue el emisor)

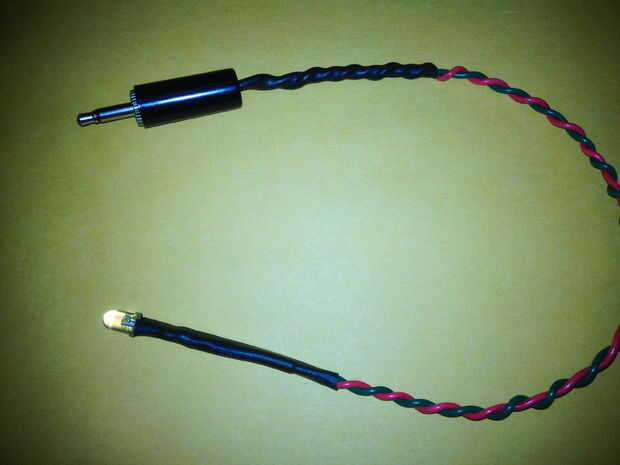

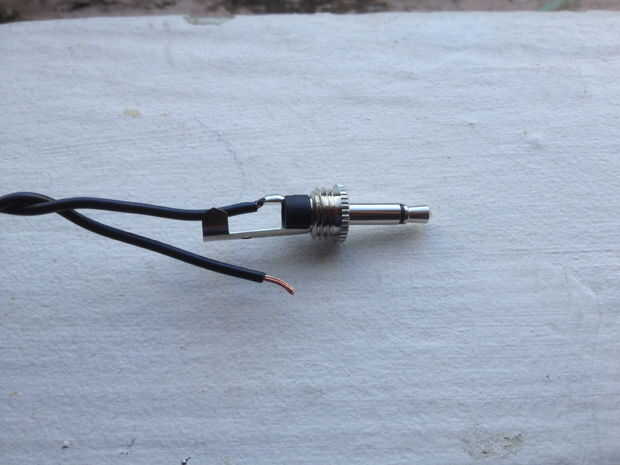

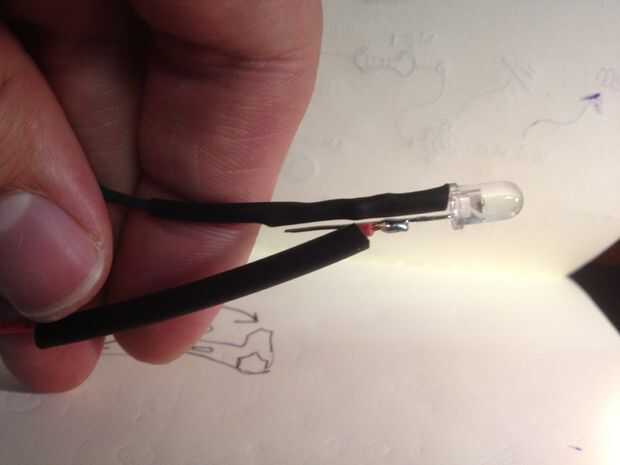

Soldadura el fototransistor a un jack audio macho (recordemos que cable es el emisor).

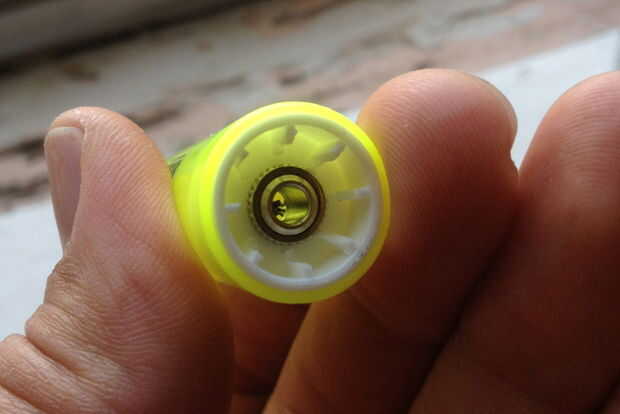

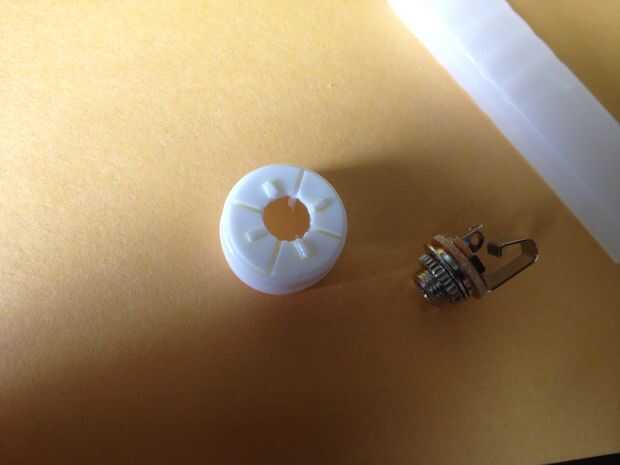

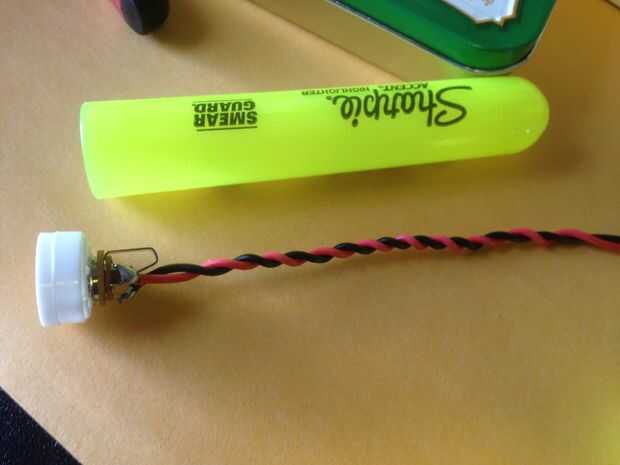

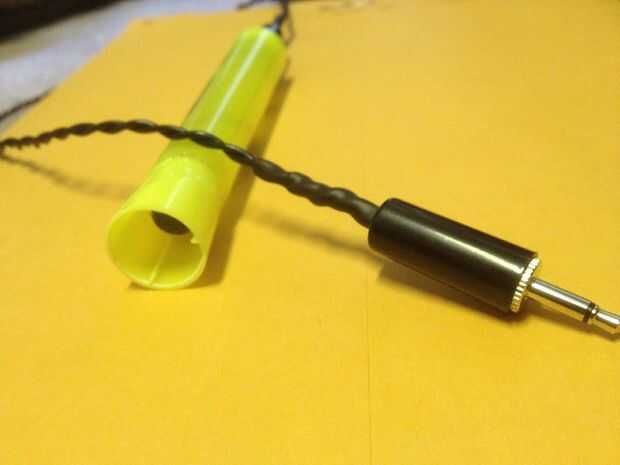

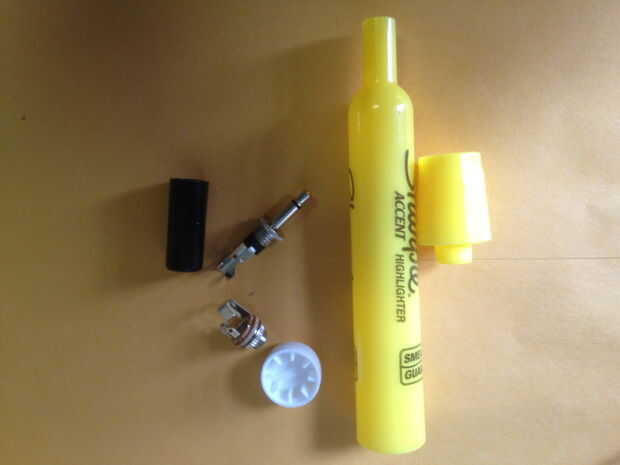

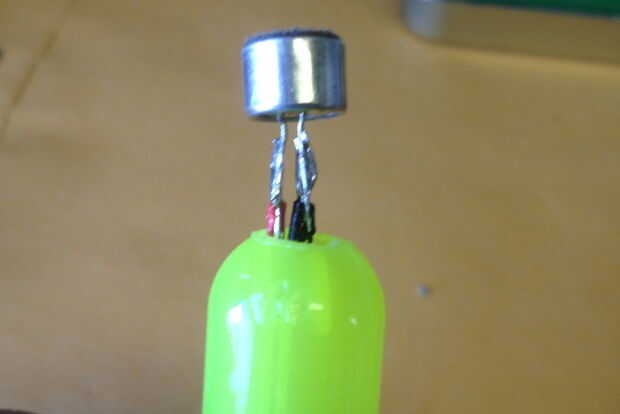

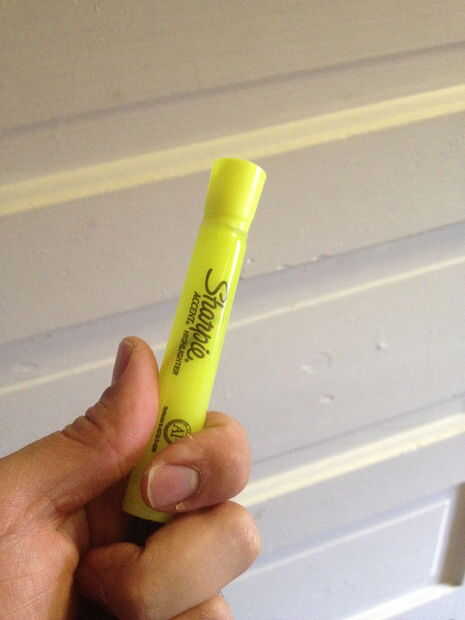

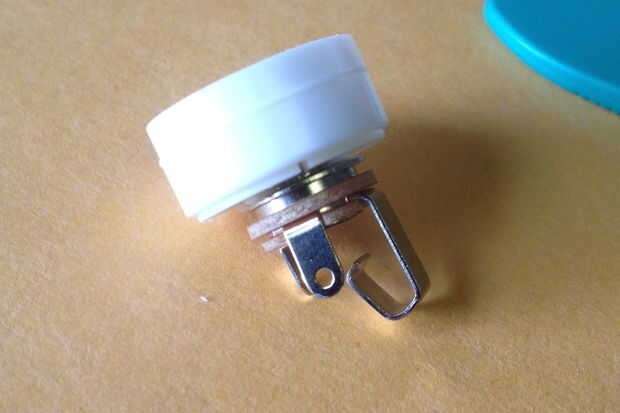

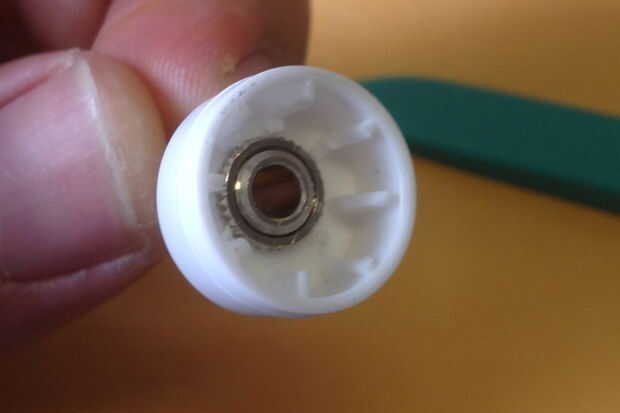

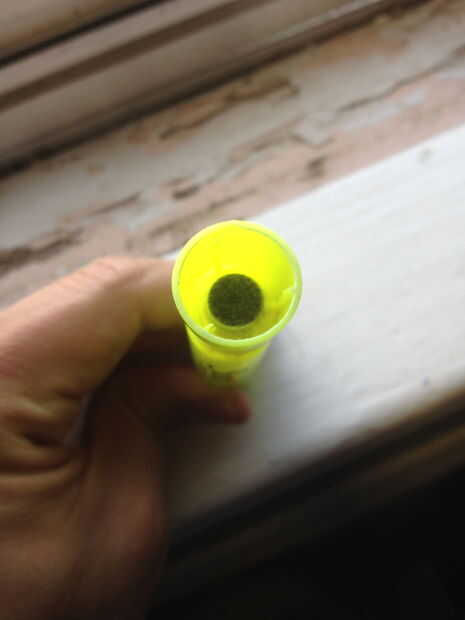

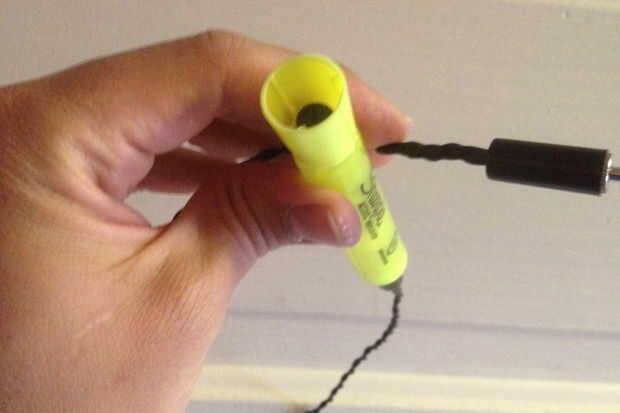

La soldadura de un micrófono electret a un jack hembra de audio (o masculino dependiendo de la aplicación--i poner minas en un Hi-Liter)
y tome nota de + y -

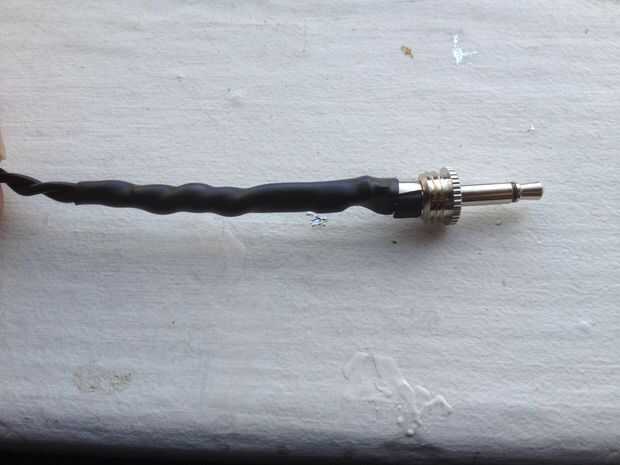

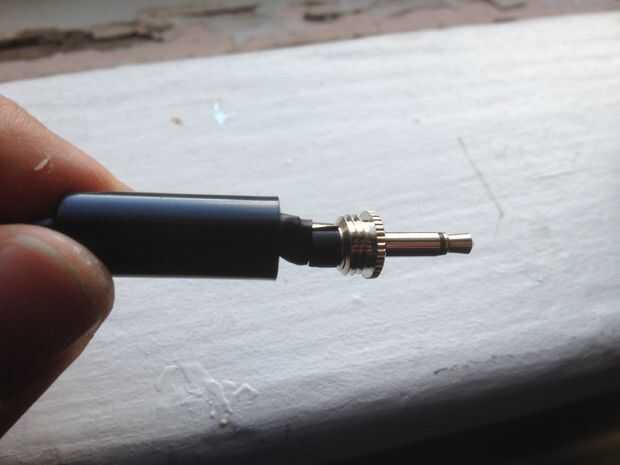

Hacer un cable jack audio macho cara doble (tome nota de que hilo es que cuando solderi él)... o simplemente comprar uno
Nota: Usted debe hacer un seguimiento de todos los alambres de ir y venir de los conectores de audio... Puede ser frustrante si escucha zumbidos de una conexión incorrecta y usted no puede encontrar dónde viene... Utilicé mi multímetro para asegurarse de que los cables están conectados a qué terminales de las tomas y que todo coincide (es decir el emisor, el + plomo en el micrófono etc.)

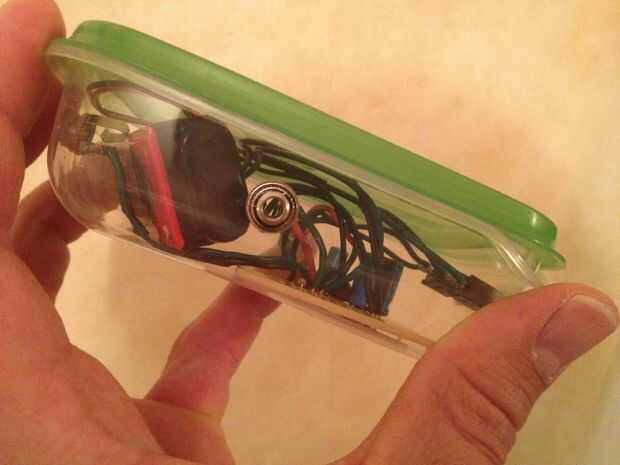

También sabe que debe tener todo aislado (pegamento, cinta de espuma) o usted conseguirá zumbido o un cortocircuito. A veces es mejor sólo para chatarra lo altoid tin y usar una caja de plástico proyecto si no se puede aislar los cortos.
Cuando el gato normal para el altavoz, sólo tiene que añadir otro uno conectado a los mismos lugares en el tablero de perf.
Interruptor 10k pote de un pote de 100K.
¡ UTILÍCELO!
Ahora Conecte su phototransitor a la entrada de MintyBeam recibir su señal de láser y conecte sus auriculares o altavoces para escuchar y conecte su grabadora para grabar!... su causa también absolutamente un poco su 2 cuadras de distancia, golpeó su impulso botón... vale que es mucho mejor! Espera... hay una conversación en la otra sala que es pertinente a su misión... Desconecte el phototransitor y enchufe en su mic...slip el micrófono debajo de la grieta en la puerta y registran cada susurro. Misión cumplida, ahora desconectar su micrófono y grabadora Conecte su iPod, patear por el impulso y explosión de algunas canciones y sip un martini... has ganado!
