Paso 9: Extender los cables de corriente de batería

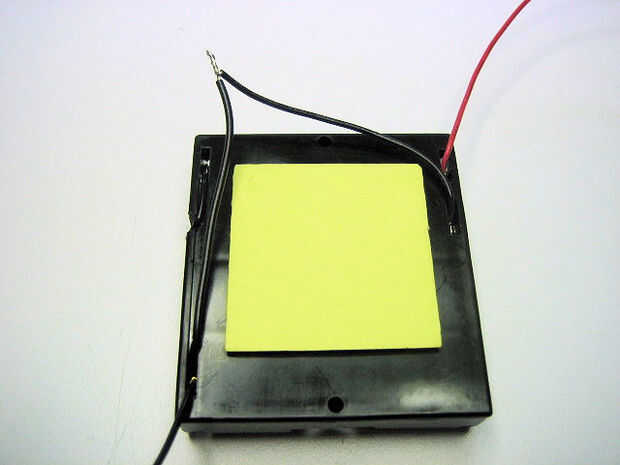

Con la parte inferior de la batería titular hacia arriba como en la primera imagen abajo ruta la negativa conduce de ambos bancos de baterías como se muestra. No Encamine los alambres sobre la cinta de la espuma. O si no tienes cinta de espuma en su soporte (todavía) deje espacio para añadirlo. No planea colocar cinta forma encima de los cables que están distribuyendo ahora. El espesor combinado de la cinta de la espuma y cables hará que el portapilas sentarse demasiado alto para caber en la lata Altoids. A ver por eso más adelante. Tira y gire los extremos de los dos negativos lleva juntos pero no la soldadura aún.

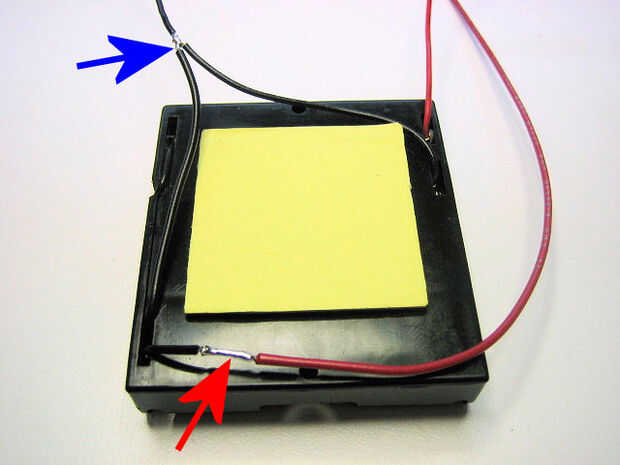

A continuación añadir que una longitud de gancho (negro) encima del alambre a la batería negativo a conduce y suelde la conexión como se muestra en la segunda imagen de abajo. Luego conectan algunos rojo gancho encima del alambre al cable positivo del Banco de baterías 2 y soldadura. Asegúrese de que este cable se dirige alrededor del área de la cinta de la espuma y es tiempo suficiente para reunirse con el cable rojo para Banco de baterías 1.

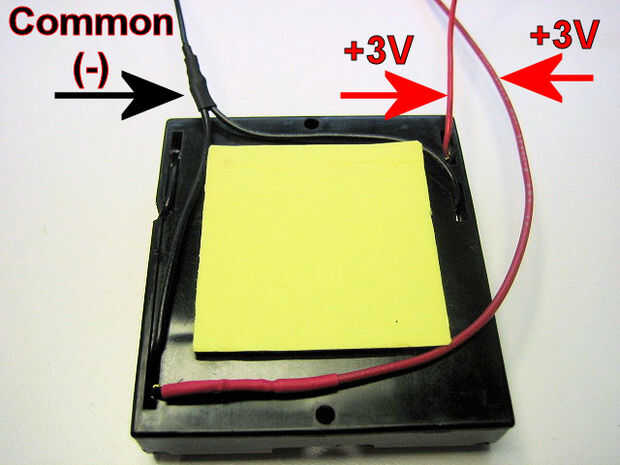

Acabado este paso mediante el aislamiento de las dos conexiones de soldadura indicadas por las flechas rojas y azules en la segunda imagen. Usé la tubería del encogimiento del calor. Como se puede ver en la tercera imagen abajo tienen un soporte de la batería con una conexión negativa común y dos conexiones de 3 voltios positivos.
