Paso 10: Conexión de bancos de baterías en paralelo
Si conectamos el positivo cables de corriente de ambos bancos de baterías juntos en este punto habrá conectamos los bancos de dos batería juntos en paralelo. Esto nos daría 3 voltios de salida con la potencia combinada de los bancos de dos batería. Pero entonces tendríamos que tener mucho cuidado que no mezcle tipos de pilas o baterías que tienen diferentes Estados de carga. Si tuviéramos que poner pilas nuevas en un banco y débiles baterías en la otra orilla podemos obtener algunos resultados no deseados. Las pilas intente cargar los débiles y podrían sobrecalentarse peligrosamente. Podemos prevenir esto instalando diodos apropiados en cada positivo antes de que se conectan entre sí. Esto evitar que la corriente fluya fuera del Banco de una baterías y luego en el otro sino que permiten actual de ambos bancos de baterías para llegar a la MintyBoost.

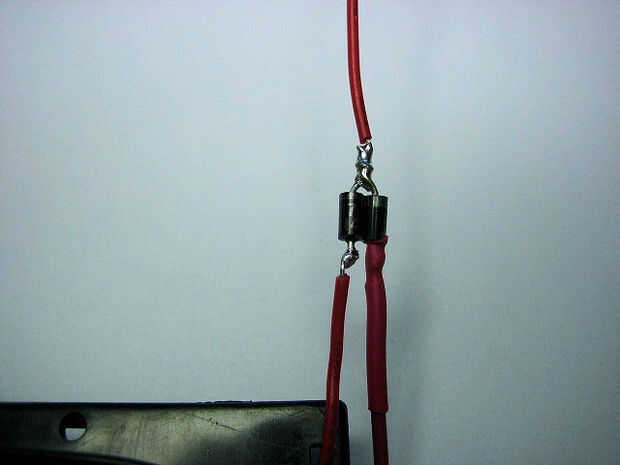

Se refieren a la primera imagen a continuación. Cortar dos cables de positivo de la batería relativamente cerca del borde de la caja de la batería como se muestra. Esto le ayudará a conservar la cantidad limitada de espacio en la bandeja de Altoids que estará trabajando con después de haber instalado el MintyBoost.
A continuación instale los diodos en los extremos de cada positivo conduce manteniendo el diodo conduce tan corto como sea posible para ahorrar espacio. Asegúrese de que lleva los extremos de los diodos sin la raya de plata poco (los extremos de ánodo) están conectados al positivo de la batería; Esto es fundamental. Los cables en el extremo de los diodos con la plata raya indican los cátodos y estos serán trenzados entre sí y conectados a la conexión de voltaje de entrada positivo MintyBoost.

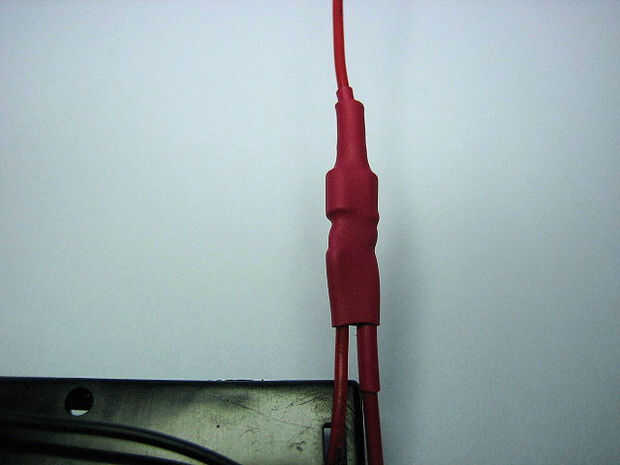

Asegúrese de que estas conexiones están aisladas unos de otros. Puedes ver en la primera imagen que he utilizado un poco de encogimiento de calor en un conductor para lograrlo. Entonces, como se muestra en la segunda imagen, el paquete entero diodo fue aislado con tubería del encogimiento del calor más.
