Paso 2: Análisis de la modificación

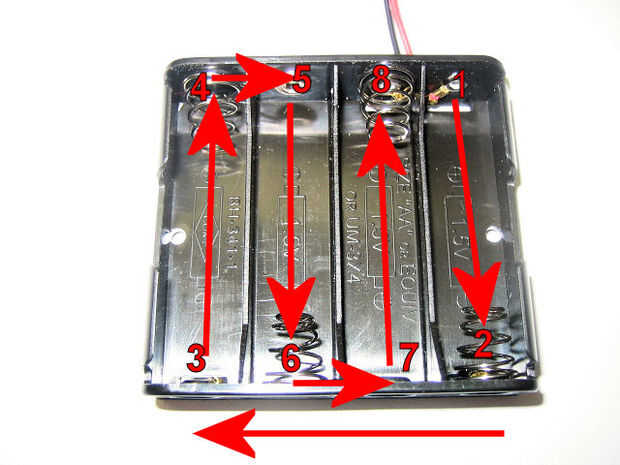

El soporte de la batería que estamos modificando es configurado para entregar 6 voltios a través de la red y poder negro conduce conectando las baterías en serie como se muestra en la imagen de abajo. El cable rojo está conectado en el punto #1 que hace contacto con el lado positivo de la primera batería que completa la conexión para el punto #2. Desde allí el soporte de la batería tiene un alambre a lo largo de su parte trasera que conecta el punto #2 a #3. La segunda batería completa la conexión entre el punto #3 y #4. Punto #4 y #5 es realmente una conexión física de un resorte (#4) y un remache (#5) conectarse juntas. Puntos #5 y #6 se conectan a través de la tercera batería. Punto #6 y #7 son otro par de resorte/remache. Y finalmente la última batería hace la conexión entre el punto #7 y #8. El cable negro está conectado al punto #8. Esta conexión en serie de 4 células AA da como resultado la salida de 6 voltios.

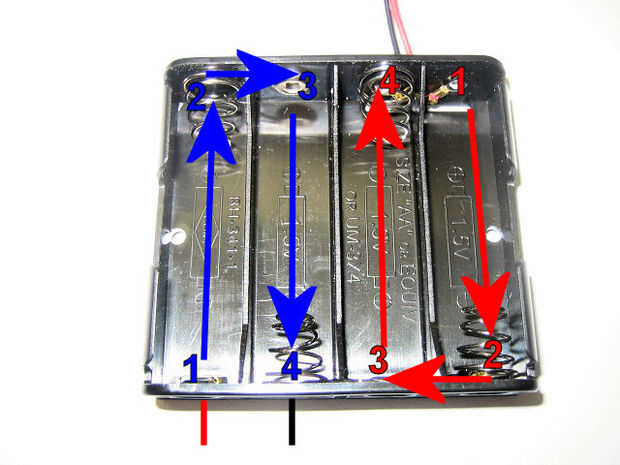

La modificación que estamos realizando se refleja en la siguiente imagen y dará lugar a 2 pares de células AA en serie conectadas. El primer par (flechas rojas) utiliza los cables eléctricos existentes. Vamos a añadir nuevos cables de corriente para el segundo par (flechas azules). Una vez que tenemos 2 pares de conductores de alimentación se conectarán en paralelo con diodos añadido para prevenir el flujo de corriente desde un conjunto de baterías a otro.
