Mintyboost en el barato! (1 / 4 paso)

Paso 1: Componentes y herramientas

El Ladyada Mintyboost diseño (v1-2) utiliza algo llamado un convertidor para "impulsar" los 3 voltios puede bajar un par de AA, hasta los 5v necesarios para cargar un dispositivo usb. Su juego es un convertidor de su propio diseño y viene con un pcb y componentes que usted necesita para soldar entre sí. Un atractivo kit y el kit de v2 pueden fuente 400ma para cargar más rápido. Su kit, enviado a mi casa en PA, funciona cerca de $23,25.

Sin embargo, si está barato, perezoso, o saber todo sobre Convertidores boost ya y no importa para la soldadura de un pcb, hay otra solución! Sparkfun vende un convertidor 5v pre-ensamblado, con un soporte de AA ya conectado. ¡ Hurra!

Así, con un convertidor premontado, nuestras lista de partes se contrae enormemente, como se podría imaginar. Convenientemente, podemos comprar todos los componentes de electrónica en Sparkfun.

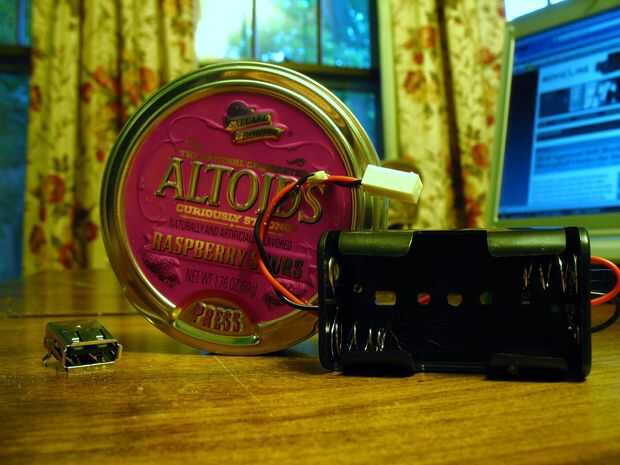

Componentes

5V convertidor http://www.sparkfun.com/commerce/product_info.php?products_id=8249

USB tipo A hembra conector http://www.sparkfun.com/commerce/product_info.php?products_id=9011

Precio con gastos de envío total: $15,44

Muy bien! Ahorramos más de 7 dólares, o ~ % 30! También necesitarás una lata Altoids de algún tipo. Usé un fresco redondo, principalmente porque he tenido ya, y yo pude enrolle el cable de carga alrededor de él. Usted puede utilizar lo que llevará a cabo los componentes.

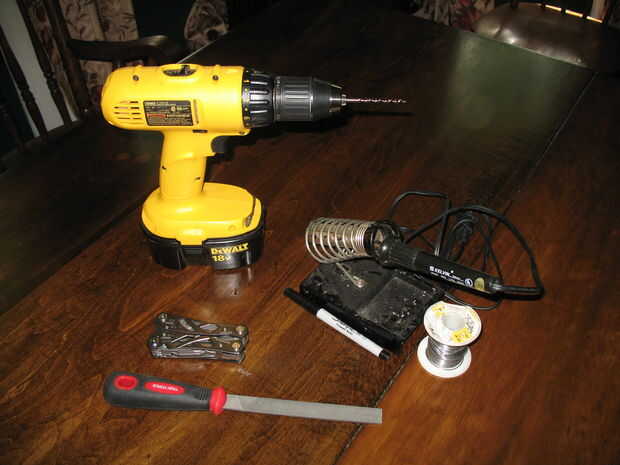

Herramientas
1. soldador-Basic es fina, sólo para soldadura de pernos.

2 soldadura

3. taladro / martillo / cuchillo / agujero de sacador - para empezar el agujero para el conector USB

4. archivo-formas y alisa los bordes de ese agujero.

4. pegamento pistola / doble cara espuma cinta para aislamiento y sostener las cosas.

** Debe leer cosas **
Impulsar el fondo convertidor http://en.wikipedia.org/wiki/Boost_converter

Proceso de diseño de Ladyada Mintyboost (muy interesante)- http://www.ladyada.net/make/mintyboost/process.html
