MintyStrobe2 - una luz del estroboscópico ajustable en una lata Altoids (1 / 4 paso)

Paso 1: materiales

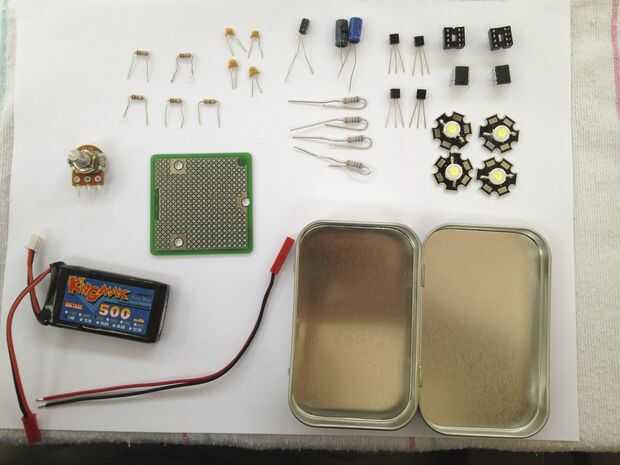

a continuación se muestran las partes que utiliza, incluyendo enlaces a las versiones exactas en las tiendas he comprado desde: Adafruit, Jameco, SparkFun, Mouser, RadioShack y eBay. Sin embargo, estos son todos los componentes genéricos y versiones equivalentes pueden comprarse en casi cualquier tienda de electrónica. Estas son sólo las partes que tenía por ahí desde la construcción de proyectos anteriores. Costo total materiales es menos de $20.

Lata Altoids - $2,50
2" proto board - $2,95
Batería de LiPo de 2S - $4,95
LED de 3W blanco (4) - $6,99 5 (usé blanco cálido pero blanco fresco podría he buscado mejor).
resistencias de 6,8 ohm 1 watt (4) - $0,09
PN2222A transistores (4) - $0,06 cada
LM555CN temporizadores (2) - $0,25
zócalos IC de 8 pines (2) - $0,13
Potenciómetro del montaje del panel de 10 K - $0,95
Conector JST - $4,98 para 10 pares
resistencias estándar de 1/4 de watt - 120 ohmios, 820 ohmios, 1 K, 10 K (2)
condensadores estándar - 0.01uF (2), (2) de 0.1uF, 4.7uF, 47uF, 100uF

No mostrado:
Submini conmutador - $3,69
Botón submini - $2,50 para 2 (ahora falta el del sitio web de RadioShack)
tornillos y tuercas 4-40
cable de conexión
