MintyStrobe2 - una luz del estroboscópico ajustable en una lata Altoids (4 / 4 paso)

Paso 4: Juntándolo todo

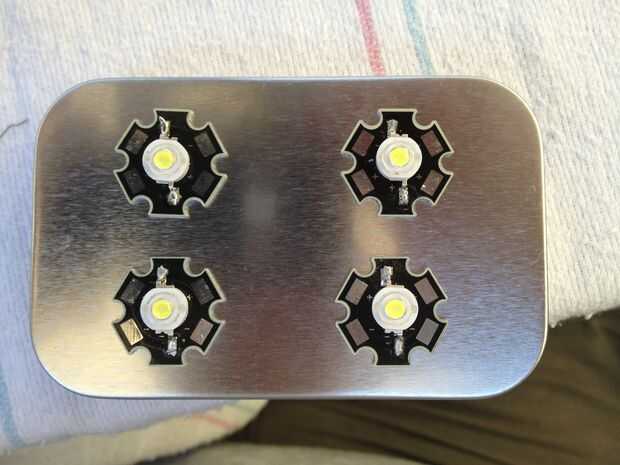

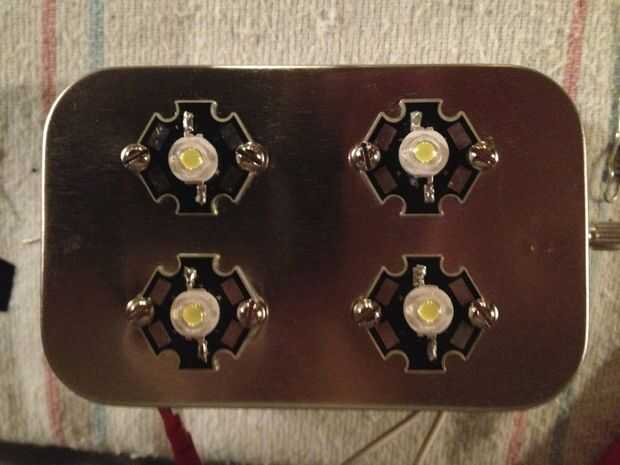

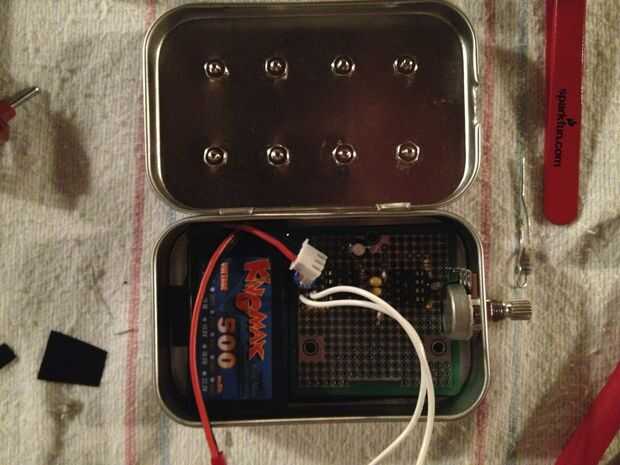

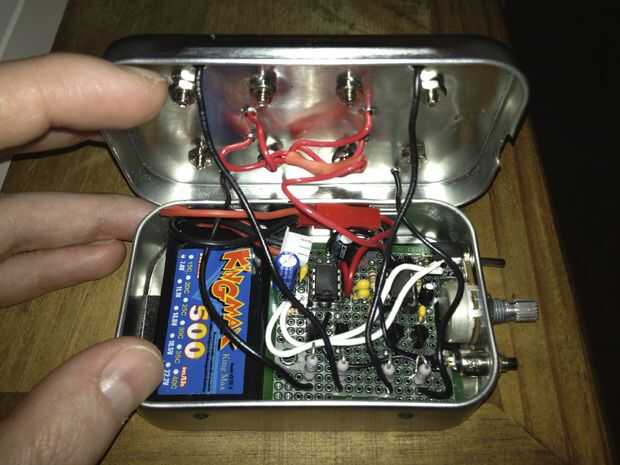

Espaciados los cuatro LEDs en la tapa de la lata, perforado dos agujeros para cada LED y ocho insertado 4-40 tornillos con tuercas en el interior a juego. Luego perforé dos agujeros más pequeños al lado de cada LED para los cables positivo y negativo. Los cables positivos están conectados por debajo e ir directamente a la batería. Los cables negativo se conectan a una resistencia de 1 watt diferentes que a su vez está conectada a un transistor y luego el pin de salida del temporizador 2.

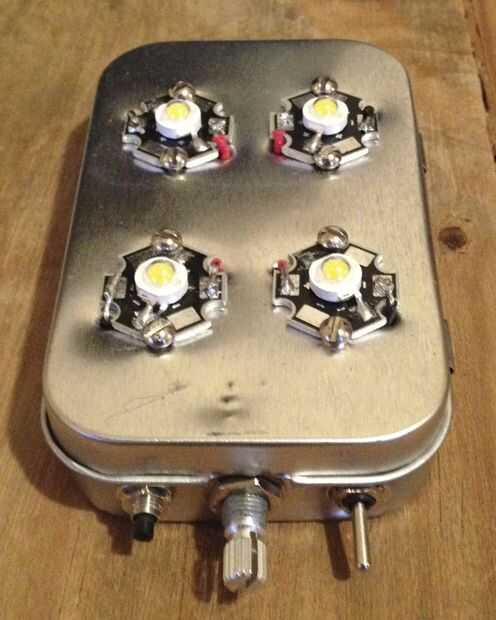

Eso es todo. El resultado final es muy brillante - por desgracia demasiado brillante para capturar fácilmente un video iPhone - pero crea el efecto nervioso, staccatic popular en clubes de baile techno hace 20 años.

Soy nuevo en esta afición y este es mi primer instructivo, así que espero comentarios, correcciones o preguntas.
