Paso 1: El circuito
![]()

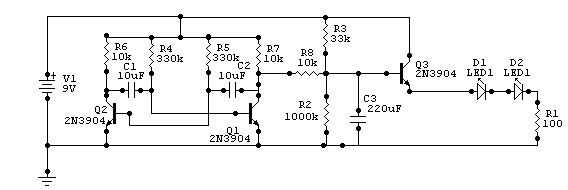

Este circuito se llama un multivibrador astable. Es básicamente lo mismo que un temporizador 555. Los resistores y condensadores de determinan la frecuencia de la señal de salida. Hay un montón de documentación en la web que describen cómo funciona este circuito y calcular los valores de los componentes para obtener ciertas características. Los valores que figuran en la página anterior son lo que yo solía hacer el circuito en el video en la página final. Puede que necesite ajustar algunos valores de la parte para obtener el tiempo exacto que desea. No tengas miedo a experimentar!
La salida del multivibrador astable está inclinada en una onda con forma triangular para el control del transistor de salida final. Esto da el desvanecimiento de entrada/salida efecto puesto que la corriente a través de la base del transistor final pasará lentamente (es decir, no una onda cuadrada). Una vez más, puede que necesite experimentar con el valor del capacitor de 220uF a conseguir el mejor efecto de desvanecimiento.
