Paso 2: Crear los cables e interruptor de reset
Necesita hacer 3 cables personalizados para Mjölnir, y vendrán de ese cable USB al azar encontraras.

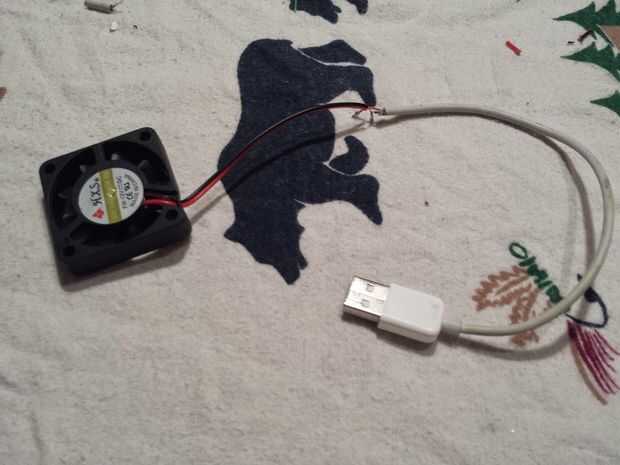

USB ventilador
El USB al cable del ventilador es muy fácil.
- Corte el cable cerca de 4 pulgadas desde el conector USB.
- Retire aproximadamente 1/2 una pulgada de la goma exterior.
- Tire hacia atrás el metal extrusionados y el aislamiento y sáquelo.
- Piquetear la espalda todo el interior los cables excepto el rojo y negro unos.
- Tome los cables del ventilador y el cable USB y combinar rojo con rojo y negro con negro.
- Soldadura o tuerza y la cubierta en cinta.
Cable de alimentación

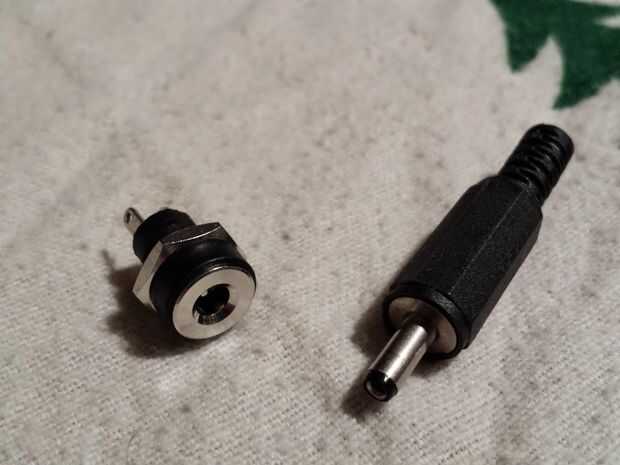

Usted necesita algo para ir desde el adaptador de panel al hub USB. Terminé usando era dos pulgadas más el cable USB que a picado hasta. Aquí es el adaptador de panel que va a utilizar. Básicamente, estamos haciendo un acoplamiento desde el exterior de la caja al concentrador USB. Las dos piezas coinciden perfectamente los enchufes hembras y machos del eje.
- Cortar el cable de 4 a 6 pulgadas de largo.
- Retire 1/2 pulgadas de la goma exterior de ambos lados del cable.
- Tire hacia atrás el metal shet y el aislamiento y sáquelo.
- Piquetear la espalda todo el interior los cables excepto el rojo y negro unos.
- Su trabajo de voltímetro que conector va al cañón y que conector va al pin.
- Los cables de la soldadura y la cubierta en cinta.
** NOTAS **
No pude usar la pequeña tapa de plástico en la parte masculina que va en el centro dentro de la caja. Simplemente no cabe, así que fui sin y había cubierto de sugru un poco.
También recomendaría poner en algunos conectores en el cable de alimentación o espera hasta el final para poner en y terminar el conector porque la pieza macho no cabrán a través de agujero de que taladro para el pedazo de hembra que se conecta al panel.

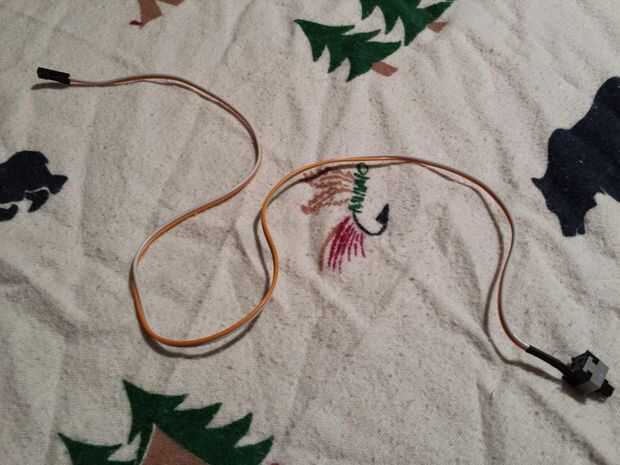

Interruptor de reinicio
El interruptor de reajuste es un poco un dos partes.
Primero necesita soldar las cabeceras sobre Pi, entonces creas interruptor y cable para el panel.
He seguido las instrucciones del RasPi.TV que LifeHacker había encontrado el año pasado.
No terminan con un interruptor montado en el panel y el alambre de una costumbre para mi interruptor de reinicio porque tenía este interruptor de un proyecto anterior.
