MK.1 Arc Reactor Replica (1 / 9 paso)

Paso 1: diseño

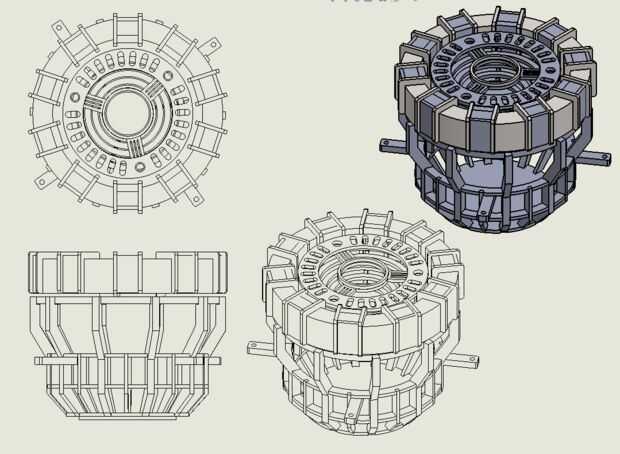

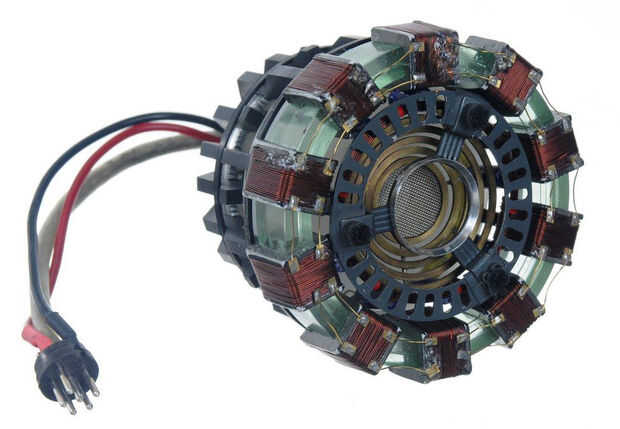

Como dije, he utilizado las imágenes del post de Gekko y otras fotos que encontré en línea como el arte del concepto para el modelo que hice. Sin embargo, primero hice algunos dibujos a gran escala para levantarse todas las dimensiones a la línea uno con el otro.

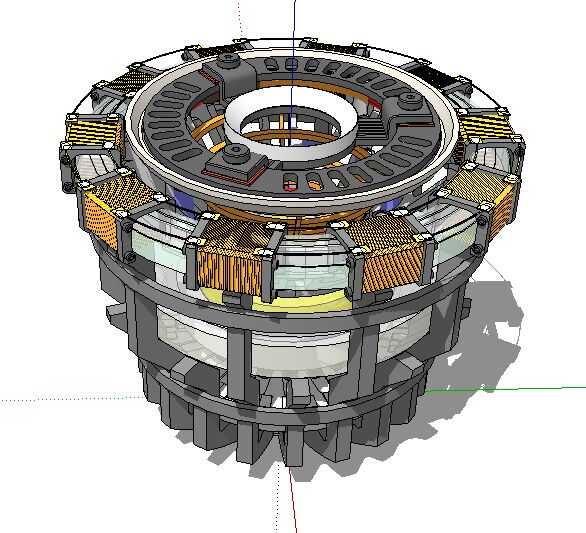

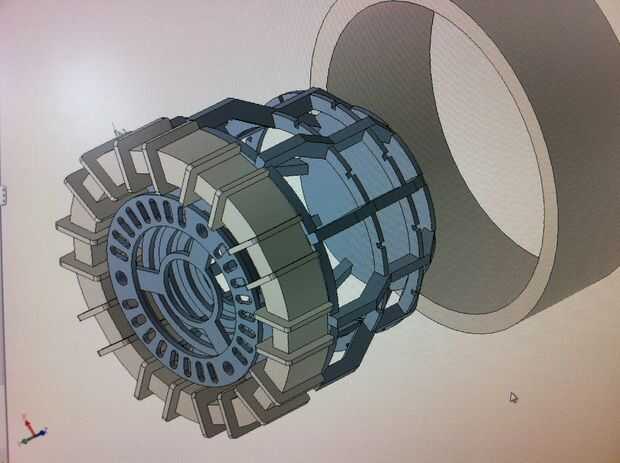

Una vez dibujé los bocetos, usé mis pinzas tomar medidas fuera de los dibujos. Este proceso llevó varias horas porque tenía que hacer varias vistas ángulos para obtener las dimensiones 3D para cada parte. Una vez que tuve todas las dimensiones, sólo tomó unos 3 horas en Solid Works para obtener los componentes básicos y luego otro par de trucaje para conseguir todo lo que encajan muy bien en un conjunto.

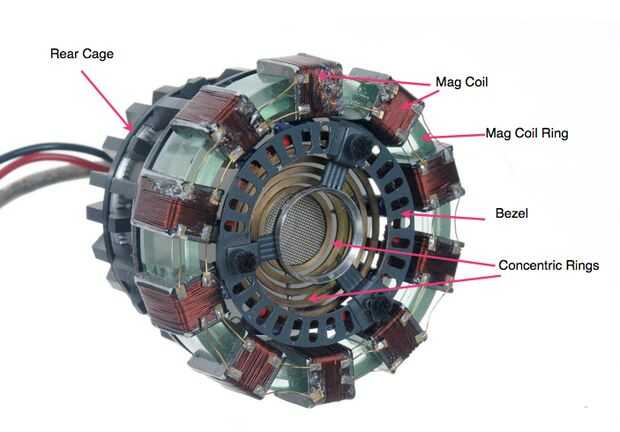

Asegúrese de que tener en cuenta los nombres de las partes en la última foto. Voy con estas a las diferentes partes en el post de referencia.
