Paso 2: Corte por láser
Mi pedido:
- 1/16" espesor transparente - para la mayoría de las partes.
- se utilizará 1/8" grueso negro - para algunas de las piezas de la parte posterior de la jaula y los montes que unen el reactor es cosa del tubo de la cubierta
- 1/8" espesor blanco - se utilizará como el difusor entre los LED y los ojos. Esto es incluso hacia fuera la luz y también previene la ceguera.
- 1/4" grosor claro - se utilizará para la cosa del anillo principal de bobina magnética de color azul claro. (Voy cortar tres piezas de 1/4 y apilarlos para conseguir un anillo de 3/4 de pulgada de espesor).
Yo no sabía esto hasta que después terminé el modelado, pero al parecer sólo venden acrílico grueso de 1/16 de pulgada en claro. Voy a pintar todo de todos modos no importa, pero sólo será extraño montar un reactor de arco clara...

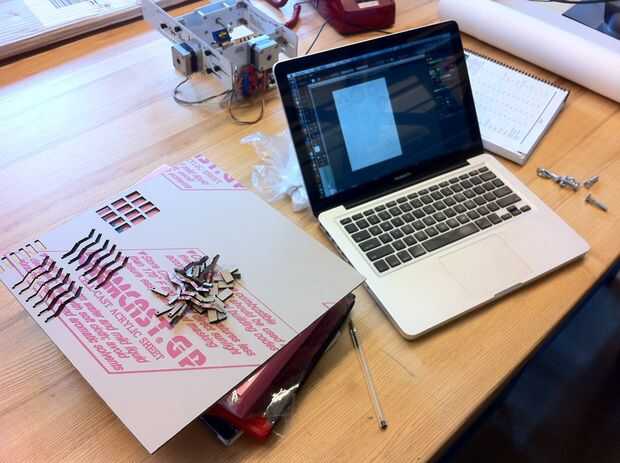

Para cada parte, exportado archivos .dxf de SolidWorks (estos son solo los archivos vectoriales), luego abrí en Adobe Illustrator, copiarlos y les anidados todos juntos según qué tipo de plástico que necesitaban ser cortado de. Pedí 4 tipos de plástico, así que tuve 4 archivos de Illustrator.
Otra vez, estos archivos están disponibles para su descarga aquí.

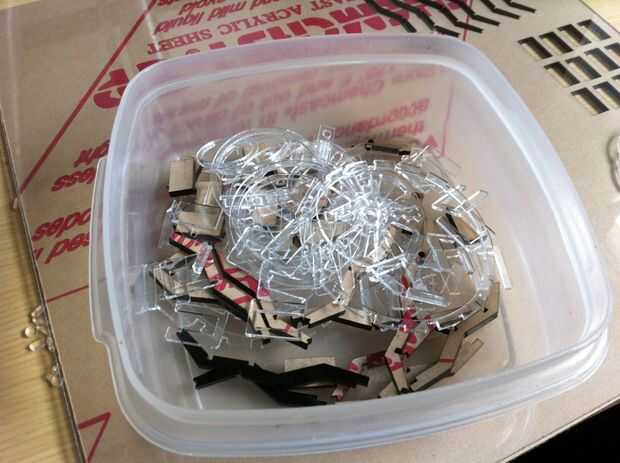

Una vez tuve mi plástico, era el momento de iniciar el corte por láser!

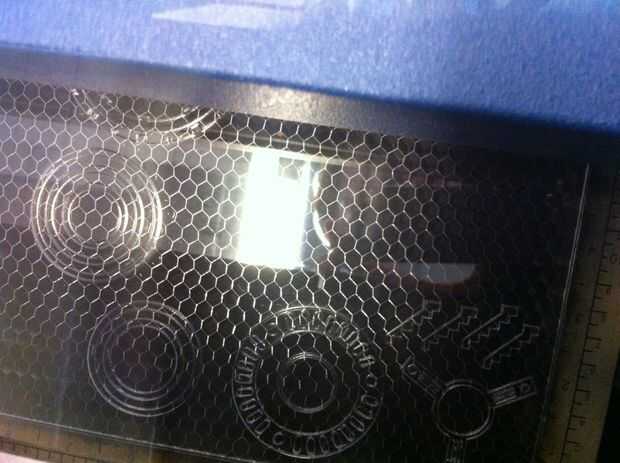

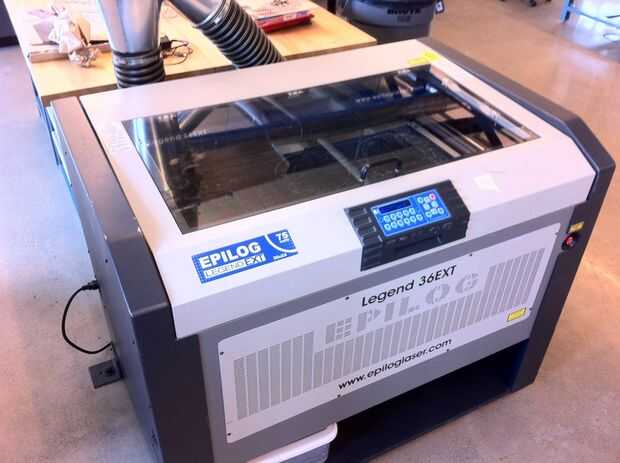

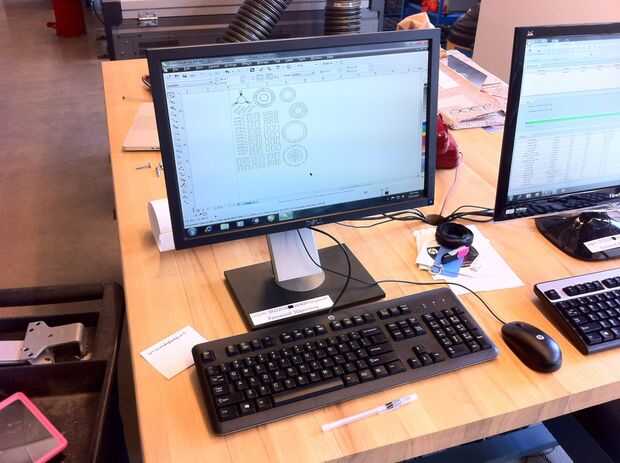

Im actualmente pasante en Instructables, así que tuve suerte de llegar a usar su láser de corte para cortar mi plástico. Era una simple cuestión de copiar los archivos, hacer unos cortes de prueba para asegurarse de que la configuración de láser era correcta, y entonces yo cortar de mi!

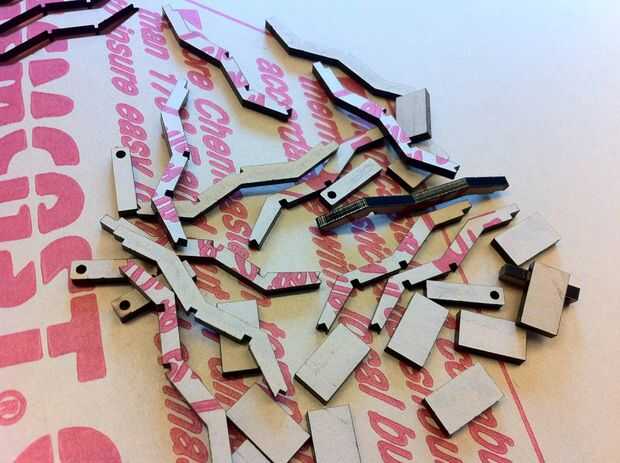

He quitado el papel protector en el acrílico antes de cortar algunas de las piezas pequeñas porque temía que iba a romper el plástico al intentar despegar el papel. Generalmente esto no es una buena idea porque el láser puede rebotar de la cama por debajo del plástico y obtener marcas de derretimiento en la parte inferior de sus piezas.
Una nota de corte por láser
Idealmente, después de que exporta los dibujos vectoriales 2D de cada pieza, habría ajustado las dimensiones para tener en cuenta el corte del laser. Así, cuando todas las piezas han sido laser cut, lo harán ajuste todos juntos igual que en el modelo 3D de la computadora. Sin embargo, puesto que soy perezoso, no hacer los ajustes, y así laser cortar todo y solo de oró y espera que las articulaciones no muy sueltas.
Si estás un poco confundido acerca de cuando hablo de "corte", leer este párrafo. Así que en los dibujos vectoriales, las líneas que conforman los límites de cada parte son infinitamente delgadas. Sin embargo, el láser el láser de corte tiene un diámetro, y cuando corta una línea recta en acrílico, explosiones o se quema algún material acrílico. El corte resultante es por lo tanto no infinitamente fino, y el ancho del corte se llama "corte". Así, si el láser en una línea infinitamente fina del centro y luego realizar un corte, las piezas será un poco menores entonces están en el archivo de ordenador vector. Mayoría de las veces que esto no importa, porque el diámetro del láser es muy pequeño, pero si intenta construir piezas y articulaciones en pequeña escala, que yo soy, entonces que tenga este "corte" de tener en cuenta.
Por lo tanto, yo estaba un poco preocupado cuando pruebo ajuste la parte trasera-jaula Junta, pero terminó no siendo demasiado flojo y aún pude tener todo montado sin él completamente cayendo a pedazos.

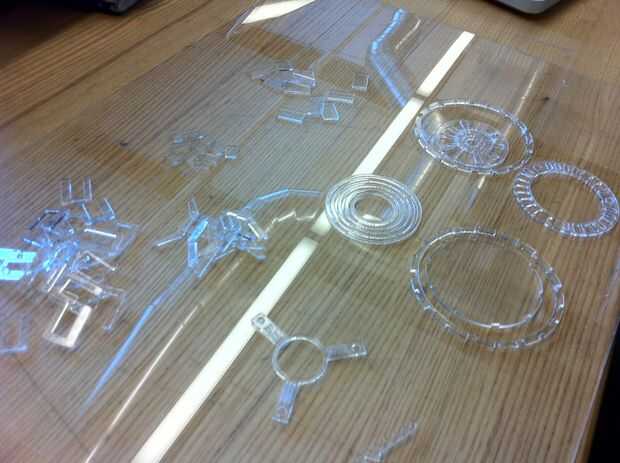

Puede ver los huecos en las piezas que se enclavijan en algunos el cierre fotos. Estas lagunas no existen en el modelo de la computadora pero se muestran en el modelo físico debido a lo corte.
(Si usted quiere pasar el tiempo para ajustar el vector de dibujos, entonces por favor, seguir adelante! Y adjunte un link para descargar en los comentarios!)
