MK.1 Arc Reactor Replica (6 / 9 paso)

Paso 6: LED paquete

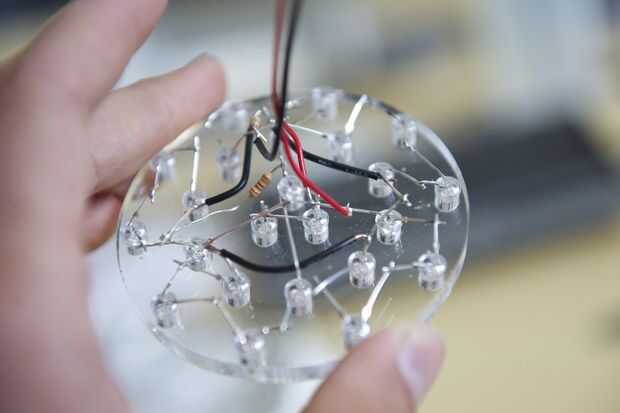

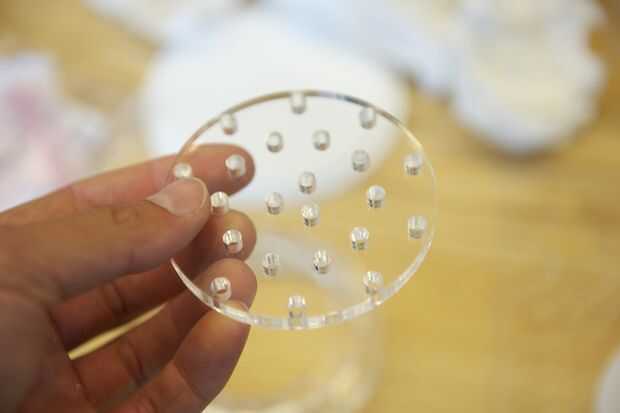

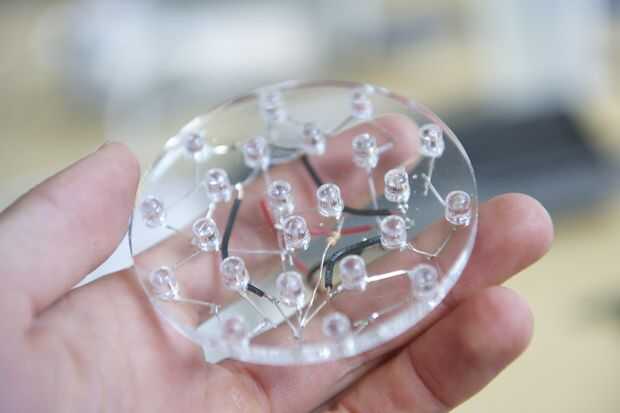

Láser cortar un disco de 1/4 de pulgada de acrílico transparente y hecho un poco más pequeño entonces el plato de enrase. También puse veinte tres agujeros de 5 mm en la placa para montar los LEDs. Los agujeros fueron cortados justo derecho por lo que pude de presión ajustar los LEDs sin pegamento. Luego soldados juegos de cuatro LEDs en serie, y había un sistema de tres (porque 4 no entra en 23 uniformemente). Luego añade resistencias apropiadas a cada LED del circuito y soldar los circuitos en paralelo.

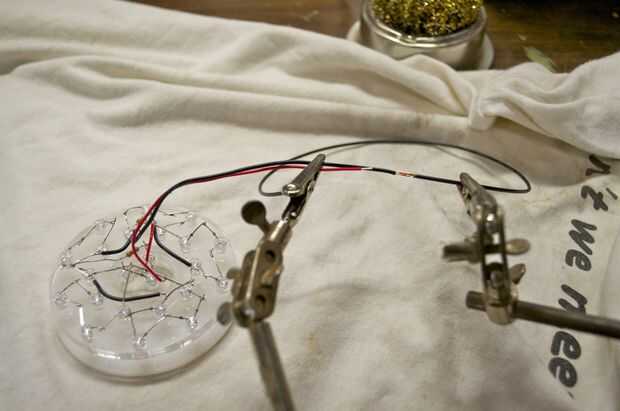

Mientras tuve mi soldador caliente y hacia fuera, también hice el enchufe para el adaptador de CC de 12 voltios que va a utilizar para alimentar los LEDs.

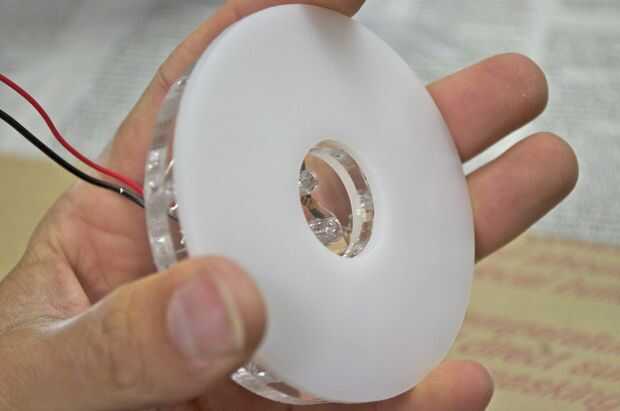

He probado cómo los LEDs mirarían detrás del difusor y se dieron cuenta que eran forma brillante y de "centrado". He arreglado esta cortando una segunda placa difusora fuera el mismo acrílico blanco lechoso, y apilar las dos placas encima de la otra para difundir los LEDs más.

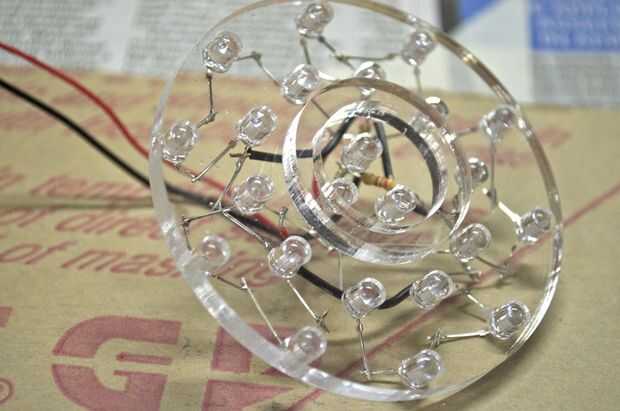

También, el palo de LEDs para arriba de la placa transparente se caben en, que significa que será difícil que la placa en la parte trasera del difusor del pegamento. Así que corté un anillo espaciador pequeño pegamento entre el LED y el difusor.
