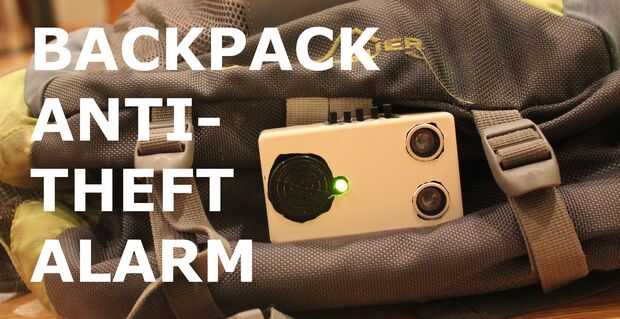

Si eres un estudiante, como yo, ustedes han oído del robo que ocurre en los campus de hoy. No puedo incluso dejo mi mochila solo durante cinco minutos sin preocuparse de lo que roban. Para aliviar mi mente y para ayudar a compañeros, he diseñado una alarma de robo hormiga de mochila. Cuando se activa, este dispositivo detecta cuando una mochila que se levanta y suena una alarma para llamar la atención sobre el ladrón. La alarma es perfecta para lugares tranquilos como bibliotecas o aulas donde un zumbido se podía escuchar claramente. Es un gran proyecto para principiantes y aficionados de electrónica experimentados por igual!
La alarma antirrobo de mochila es alimentada por un ATtiny85 y funciones usando un sensor de la gama ultrasónica (HC-SR04) para calcular la distancia de la mochila al suelo y un zumbador de 5V para producir una alarma. Una vez que la mochila es superior a una cierta distancia, el zumbador suena y no para hasta que el dispositivo está apagado. Para proporcionar la seguridad de la mayoría, debe introducir un código binario de 5 bits para apagar el dispositivo. Este código se realiza mediante interruptores SPDT 5, (conectándolos de manera que sólo una combinación conecta el circuito a tierra). Si monta una mochila correctamente, este dispositivo puede proporcionar seguridad contra el robo de la mochila!
A lo largo de este instructivo, usted aprenderá una manera innovadora de proteger tus circuitos en binario, cómo interactuar con la HC-SR04, cómo utilizar ATtiny85s y usted tendrá una mochila antirrobo más segura! Comencemos con la lista de piezas!
