Paso 4: Interruptor de seguridad de alambre

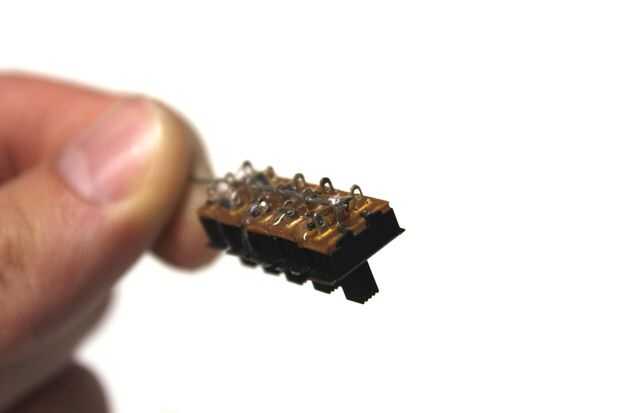

Para cablear el interruptor requiere un poco de conocimiento acerca de los interruptores SPDT. Simple polo doble tiro interruptores tienen dos posiciones y conecta el terminal del centro o la terminal superior o inferior. Este interruptor es perfecto para nuestros propósitos. Podemos tratar los terminales superiores como 1 y baja como 0.

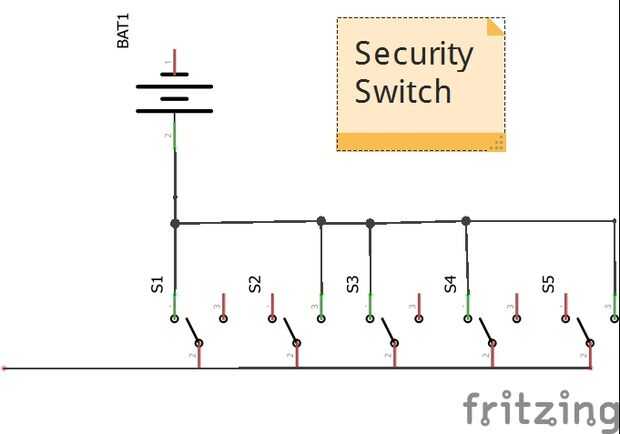

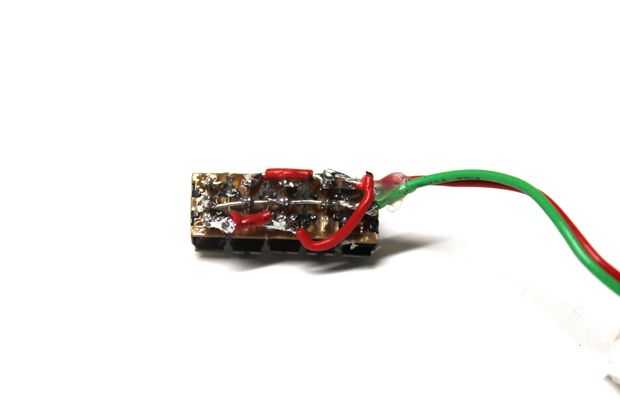

Vamos a utilizar dos cables que podemos nombrar: GND y OUT. En primer lugar, conecte todos los terminales del centro a fuera. Para hacer que el código de interruptores, conectarse a tierra ya sea la superior o bajar terminal en cada interruptor y alternativo al azar para crear un patrón. Cada terminal que queda sin conexión será el código correcto para apagar el interruptor. Esto es porque si cualquier interruptor no está en la posición correcta, se conecta el circuito. Tienes que tener todos los interruptores de 5 en la posición correcta para apagar el dispositivo. Finalmente, conectar nuestra tierra y hacia fuera los cables un 2,54 mm dos pines macho. Para proteger el conmutador, utilice pegamento caliente para fijar todos los cables sueltos.

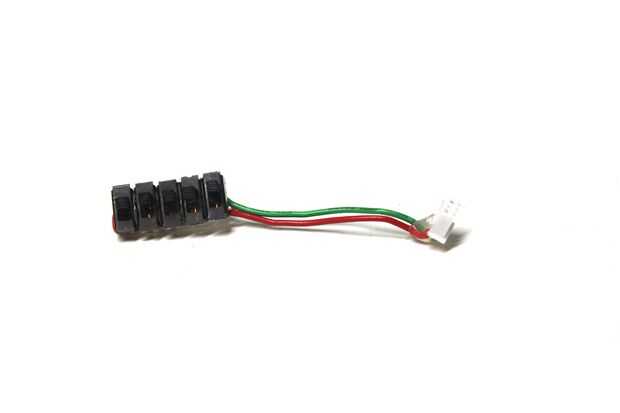

Cuando el interruptor de seguridad está correctamente conectado, y haber conectado su conector macho 2.54 m m, podemos acabar el perfboard principal de soldadura.
