Paso 5: Conexiones de soldadura

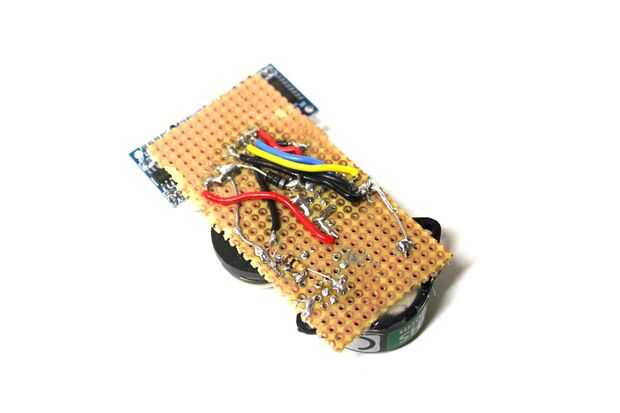

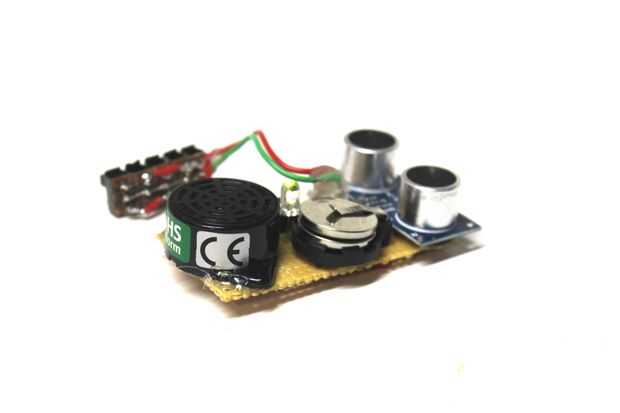

Ahora que hemos soldado el interruptor de seguridad y componentes principales, podemos terminar el circuito conectando nuestros componentes principales a la ATtiny85!

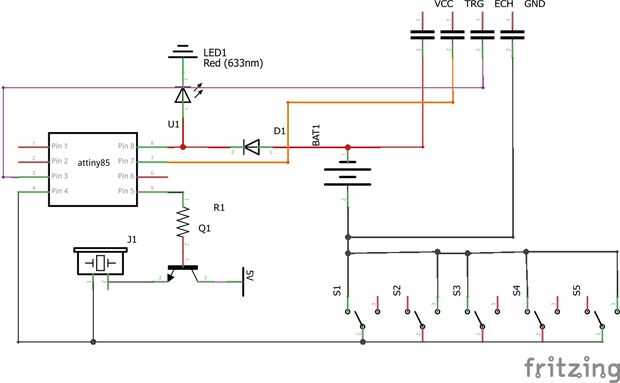

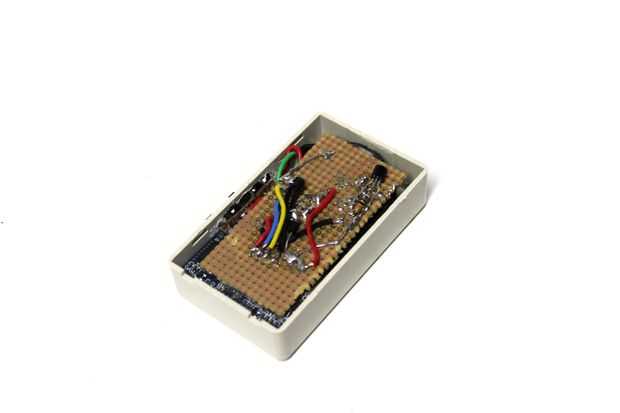

Utilizando el esquema (véase cuadro 5) Conecte el HC-SR04, zumbador, LED indicador, fuente de alimentación y la seguridad del interruptor a los pines de arduino adecuadas. En caso de tener dificultades de lectura de un esquema, aquí son las conexiones que tienes que hacer:
-Para el HC-SR04: VCC -> 5V, TRIG > ATtiny pin 7. ECHO -> ATtiny pin 3, GND -> toma de tierra.
-Para el indicador LED, conecte una resistencia de 330 ohm la positiva en su LED de 5mm y conecte el negativo a GND (en paralelo con el ATtiny85).
-Para la "alimentación" todos tenemos que hacer es conectar un 1N4007 de la fuente de 6V (procedente de nuestros dos 2032s) el ATtiny VCC (pin 8). Éste debe caer la tensión hasta un voltaje de funcionamiento seguro el ATtiny85 (debe ser no superior a 6V).
-Para obtener el timbre funciona, tenemos un transistor. Esto es porque queremos que el timbre sea tan fuerte como sea posible, y si sólo se suministran con un pin ATtiny, tendría mucha corriente (o voltaje). Así que conecte ATtiny pin 5 a la base de un transistor mediante un resistor de k 10. A continuación conecte 6V de nuestras baterías al colector del transistor y el timbre a su emisor. Finalmente, conecte el otro extremo del zumbador a la tierra.

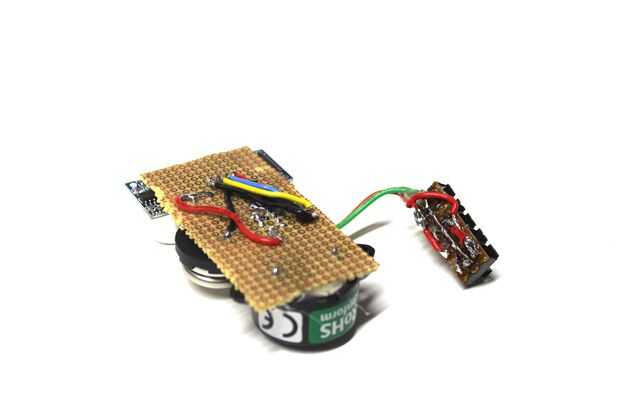

-Para conectar el interruptor de seguridad, conexión GND para la conexión de GND anteriormente nombrada en el interruptor y finalmente, hacia fuera a la tierra de nuestra viruta ATtiny85.
Ahora nuestro circuito debería ser conectada y lista para el código. Si tienes problemas con el circuito, consulte el esquema y no dude en preguntar en los comentarios. Vamos a pasar a cargar el código en el paso siguiente!
