Paso 1: Diseño de circuitos

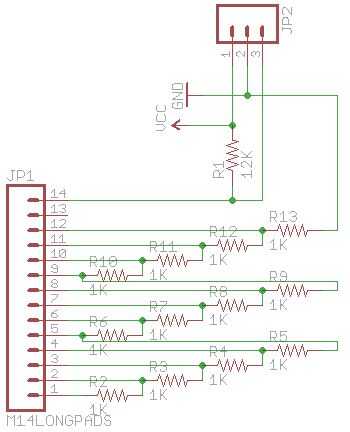

El terminal común del teclado se mantiene alto a través de una resistencia de pullup 12 k.
Cada terminal clave del teclado está conectado a una resistencia de 1 k.
Esa resistencia a su vez se conecta en serie con su vecino en una escalera twoards el terminal común.
El extremo de la escala de resistencia está vinculado a la tierra.
La línea de señal es un divisor del voltaje con el punto de referencia entre la resistencia de 12K y la escala de resistencia.
Presionar una llave causa una cadena de resistencias con un valor único a ser introducidos en el divisor de tensión, dando a cada tecla un único valor analógico.
Archivos manual de reparacion del águila se unen para facilitar la reproducción en un protoboard o placa de cobre grabada echó a un lado solo.
