Mod batería grip para la Nikon D50 (3 / 4 paso)

Paso 3: Desmontar el apretón de la batería

Tiempo para desmontar el apretón de la batería. En mi apretón de la batería, los tornillos más que fáciles de encontrar, pero 1 se oculta bajo un pedazo de goma. Asegúrese de quitar todos los tornillos para no romperlo al abrirlo.
El botón original es sólo un botón de un solo paso (obturador-off). Necesito reemplazarlo con un botón de dos pasos para poder utilizar el enfoque antes de persiana. Compré de Elfa:
https://www.elfa.se/elfa3~gb_en/elfa/init.do?Item=35-663-42&TOC=0

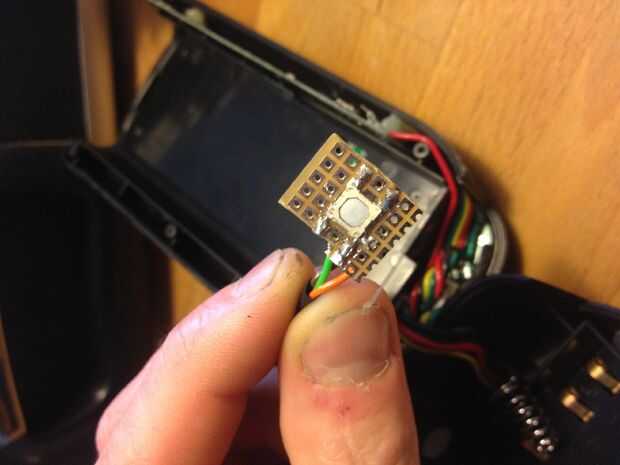

Localice el botón y quitar la tarjeta PCB de su lugar. Usted podría ser capaz de usar el PCB original para el botón pero hice uno por mi cuenta. Cuando haya terminado de soldar los cables que tenía que hacer el PCB más delgado para poder colocarlo en el lugar original y nuevo botón de dos etapas. Una navaja era fácil de utilizar cuando se intenta dividir el tablero.

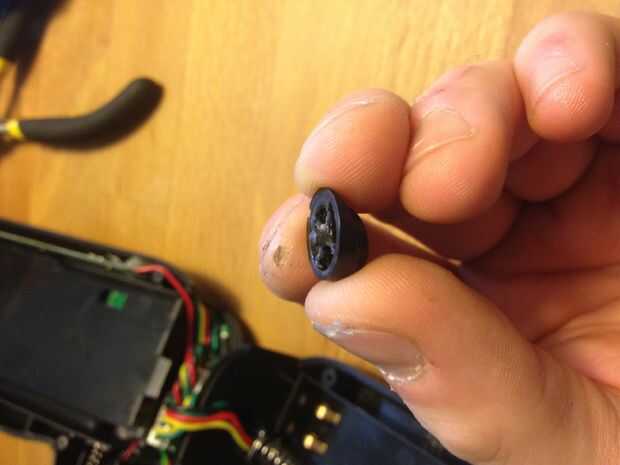

Aislé los cables desde el viejo botón/PCB con tubo retráctil para que no estropear las cosas más adelante. También tuve que modificar el botón de sí mismo, porque los viejos eran de otro modelo que el nuevo proceso de dos pasos. Puedes ver en la foto que esta tiene un botón pequeño, que es lo que yo lo pegue al botón para que tenga contacto con el nuevo botón de dos etapas.
Los 3 cables desde el nuevo botón de dos etapas son GND, el enfoque y la obturación. GND se suelda en el otro punto que es la tierra, los otros son soldados a un conector en los batería-puños "fake-batería"
