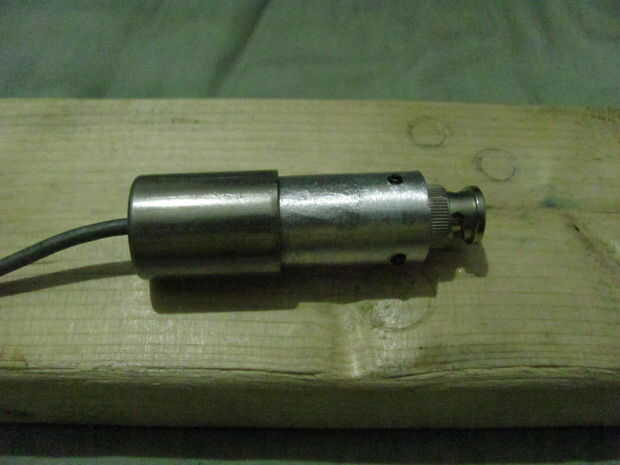

Mod BNC a cable de la sonda de CDV-700 (1 / 3 paso)

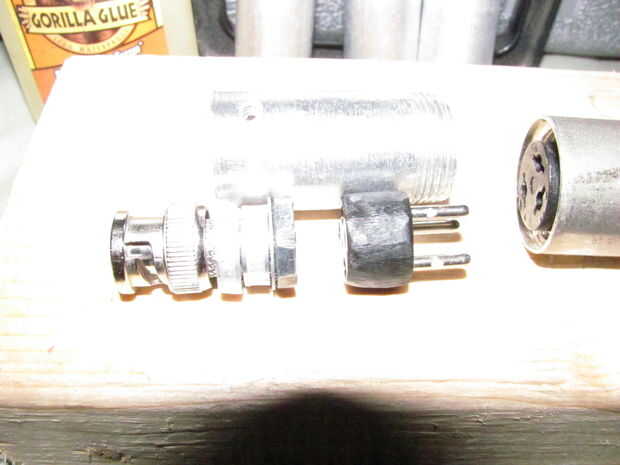

Paso 1: Piezas que se necesita

El tubo de aluminio se hace de un conector de presión eléctrica (21mm OD x ID de 16mm x 91 MM L) disponible en eBay por un par de dólares.

http://www.eBay.com/ITM/21mm-x-91mm-Straight-Passi...

Los hilos de rosca de la sonda de salmuera de CDV-700 son 13/16 "x 20 roscas por pulgada. Se trata de "extra fino".

http://www.eBay.com/ITM/13-16-20-X-1-1-2-High-SPEE...

El troquel necesitado es mencionado.

El conector es BNC a F (coaxial regular).

http://www.eBay.com/ITM/4x-Connector-F-Jack-Female...

Me ha pasado que un extensor de 3-pin conector para la sonda de salmuera CDV, pero un cable terminado en una clavija molex funcionaría igual de bien.
