Paso 2: montaje

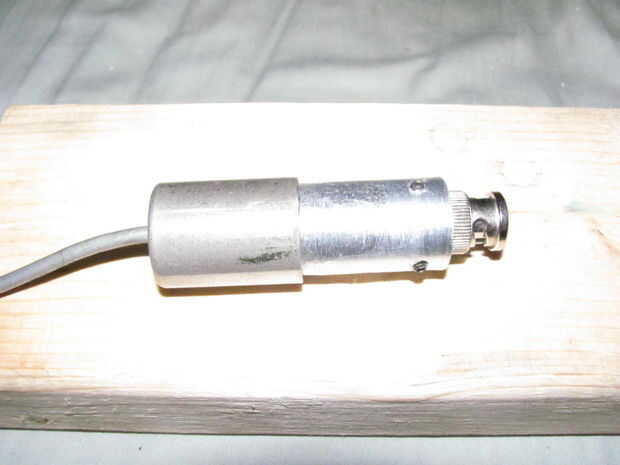

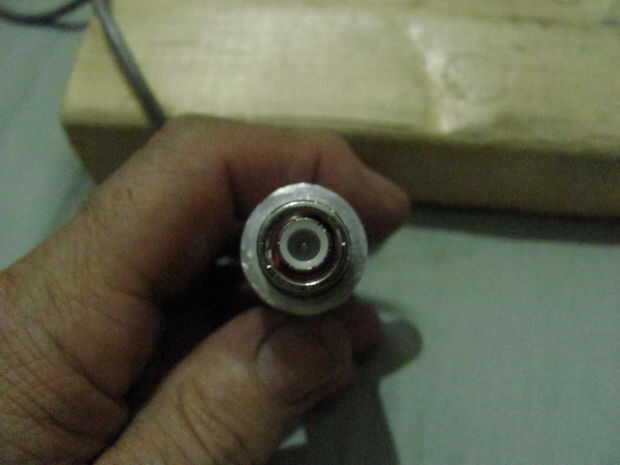

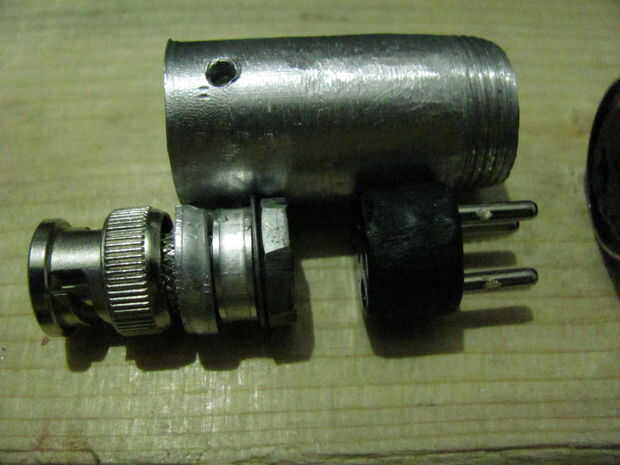

El tubo es chaflanado un poco y rosca troquelada en un extremo. Usted necesita solamente cerca de 5 hilos. Después de roscar, cortar el tubo por la mitad con un cortador de rueda comunes de plomería. El conector BNC tiene un par de arandelas de metal añadida para que sea más o menos el mismo diámetro interior como el tubo y una tuerca que se agrega al final.

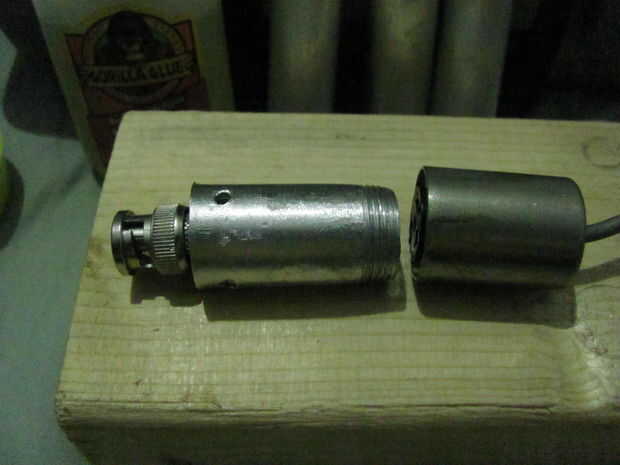

Utilizando una amoladora rotatoria, el extremo roscado del tubo se agranda dentro para que se atornille el tubo sobre la base de enchufe dentro de la CDV se organizan en. El resto del interior del tubo de aluminio solo debe permitir la toma de corriente y adaptador BNC se deslice a través. Así cuando el tubo se enrosca por dentro montaje no se torcerá hasta los cables de conexión.
Una resistencia de 4700 ohm se utiliza para conectar la clavija de centro del extremo de F en el pin #1. Agujas #2 y 3 son puente y conectado a tierra detrás de la tuerca en el Centro Colombo Americano. En caso de que usted no está seguro, las patillas #2 y 3 son los más cercanos juntos.
La resistencia de 4700 ohmios se utiliza para proteger la fuente de alimentación de CDV-700 en el caso de un cortocircuito. Un mejor lugar para poner la resistencia sólo viene de la fuente de alto voltaje en el circuito CDV, pero que no es posible.
Perforó y 3 orificios para tornillos de fijación fijar el interior roscado ensamblado una vez que el tubo ha sido enroscado en la base de la sonda de CDV-700. Si usted la intención de este adaptador que quedará montado en una CDV particular, luego unas gotas de pegamento gorila en los agujeros de tornillo de fijación antes de ponerlos en hará la Asamblea permanente de alta expansión.
