Paso 2: Preparar el Atmega8 para flashear

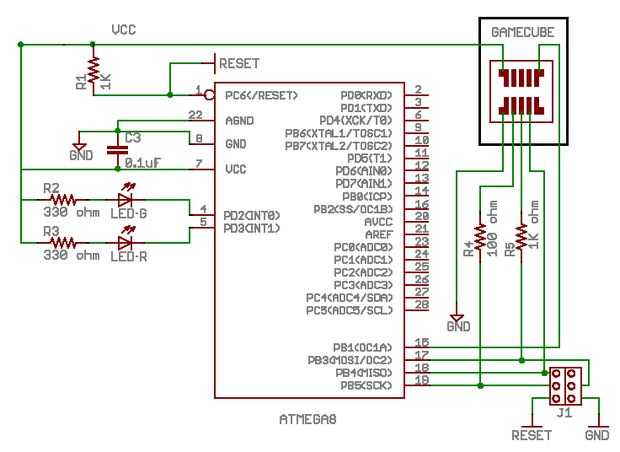

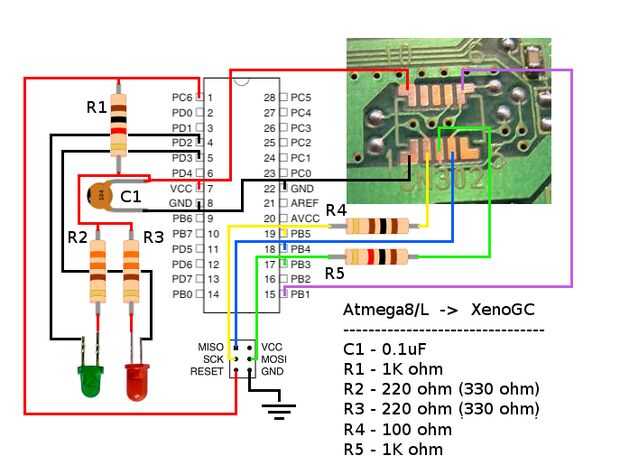

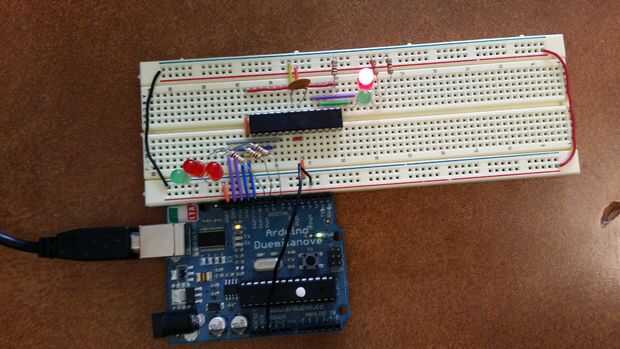

Construya el circuito mostrado en la placa utilizando un cable de 22 AWG para las conexiones. Sin embargo, no conecte los cables y resistencias a la GameCube (que quiere decir que R4 y R5 no se utilizan). Conecte el programador AVR ISP en la cabecera de ISP en el circuito (J1). Si no tienes un programador AVR ISP, usar un Arduino con un cable USB y siga la siguiente tabla de conexión. Código de ejemplo está incluido en el IDE de Arduino que el Arduino para que actúen como un programador AVR ISP serial.
Asegúrese de suministrar el tablero con alimentación y tierra de la ISP del AVR programador o Arduino.
Esta es la tabla de conexión del ejemplo de ArduinoISP:
Para obtener información con respecto a usar un Arduino como programador ISP, visite
https://www.Arduino.CC/en/Tutorial/ArduinoISP
o
