Paso 8: Ajuste el potenciómetro de láser

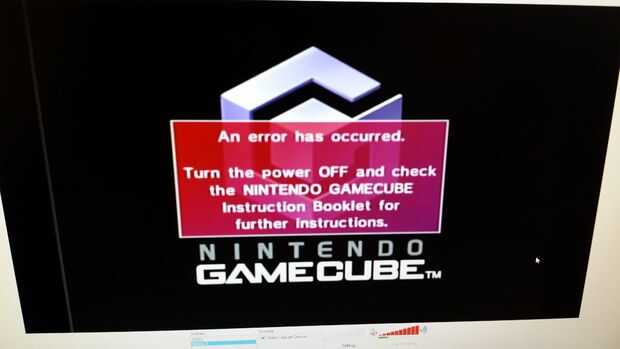

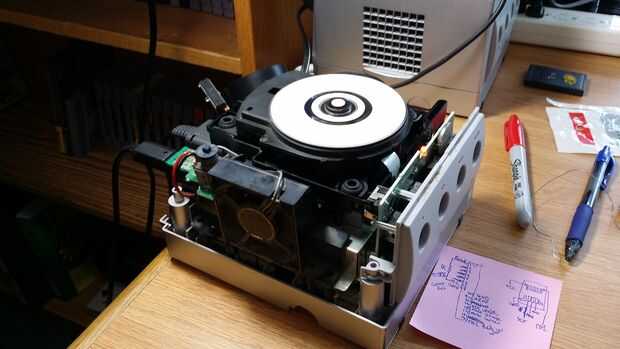

Temporalmente vuelva a colocar la unidad de disco sin atornillar nada juntos. Permita que el mod-chip colgar de la GameCube sin sus pernos cortocircuitos contra el chasis de la GameCube. Además, vuelva a colocar el ventilador y montaje de interruptor de potencia y panel frontal. Conecte la fuente de alimentación de la GameCube, cable AV y un controlador. Insertar una copia quemada de un juego. Mientras mantiene pulsado el "tapa abierta" se enciende la esquina posterior derecha de la GameCube, encienda la consola y ver como el coche intenta leer el disco. Si la unidad no puede leer el disco, es porque el láser está ajustado para utilizar la potencia mínima mientras que sigue siendo capaz de leer discos de GameCube. Debido a variaciones en los discos quemados de los discos de juego con licencia de Nintendo, el láser se esfuerza por leer correctamente el disco. El láser se puede ajustar mediante el potenciómetro de láser o "pot".
ADVERTENCIA: ajuste excesivo puede ocurrir en la conducción del láser con demasiado poder. Esto puede conducir a una menor vida útil del láser. Si no está seguro sobre el ajuste LÁSER ollas o no ajustado láser ollas antes, se recomienda que se haga investigación en ajustes de GameCube laser bote antes de intentar esto.
Apague y desarme GameCube hasta que quede expuesto el potenciómetro de láser. El bote de láser se encuentra a la izquierda del puerto de depuración de la unidad de disco. Usando el multímetro en modo de impedancia, medir el valor de la olla de láser por tocar un cable contra el pasador superior y el otro para el eje izquierdo de la parte inferior como se muestra en la imagen. Los valores típicos para el bote de láser son alrededor de 200 ohmios, pero varía para cada GameCube. Utilice un destornillador pequeño para reducir la resistencia en incrementos de 10 ohmios, volver a montar el GameCube lo suficiente como para probar hacia fuera la unidad cada vez. Incrementos muy pequeños en el ajuste de los pot llevará a variar grandes cambios en la resistencia, por lo que ayuda a tener una mano firme.

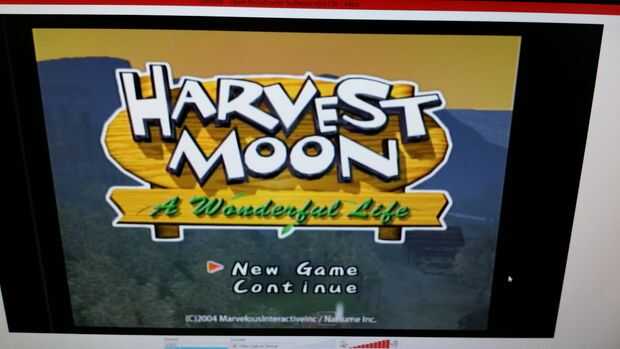

Después de la GameCube acepta el disco, probarlo otra vez alimentando la GameCube y apagar. Una vez que el GameCube es aceptar constantemente el disco, el potenciómetro de láser no requerirá ningún otro ajuste.
