Mod de Varitone guitarra de Stratocaster clon (2 / 7 paso)

Paso 2: Resumen

En caso de que alguien no sabe cómo funciona un control de tonos en una guitarra, básicamente hay un cable desde cada pastilla para una posición del interruptor de selector y un cable desde el interruptor de selección a través del pote de volumen y luego a la toma de jack y en el amplificador. El control de volumen funciona al escaparse la señal a la tierra en vez de a la toma jack para que la señal más filtrada para tierra menos reciba thro al amplificador.

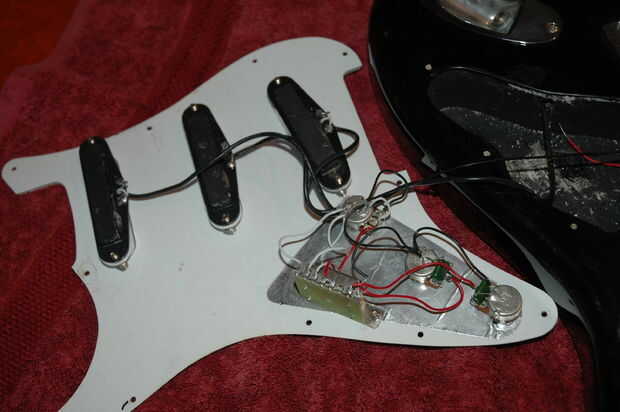

Los controles de tono trabajan en el mismo principio, excepto que la señal va thro un condensador montado entre la maceta y la tierra. El tamaño de este PAC determina que frecuencia es bled apagado, cuanto más grande la tapa se saca los más agudos. Esta guitarra tenía un cable desde el cuello y las recolecciones medias en el interruptor, dos macetas de control independiente de tono. Tenga en cuenta que la señal no pasa a través de estos potes de tono a la toma, se pasa por el alambre principal de la olla selector interruptor y vol. Los potes de tono meramente purgar algunos de la señal a tierra.

Esta guitarra era inusual en que tenía dos potes de tono k 500 que creo que se utilizan normalmente con pastillas humbucker no solo bobinas.

El nuevo sistema ajusta a 4 diferentes condensadores el interruptor giratorio, que va en lugar de uno de los potes de tono. No ha alimentado a la defensa bote de carga (equipada en lugar del segundo bote de tono) que permite variar la cantidad de sangrado fuera. Sin carga de la bote difiere de una maceta estándar sólo en la medida en que tiene una posición de retén, momento en el que se toma completamente fuera del sistema. La quinta posición del conmutador rotatorio dejé desconectado como un cortado.
