Paso 5: Preparar el módulo de Bluetooth

Ha habido un montón de preguntas sobre el tipo de módulo de Bluetooth utilizado en este mod. Funcionará cualquier módulo universal, algunas serán más fáciles que otros para conectar. No utiliza un módulo basado en el muelle, será muy difícil encontrar las conexiones correctas en él.

A diferencia de mi hack de Gen BT 4, aquí utilicé un módulo mayor de Billionton debido principalmente a su pequeño tamaño. Otra diferencia entre ambos es que en el Jabra y otros como él, lo necesitará para cualquier pareja antes de cerrar el caso o permitir que una forma para acceder al conmutador del módulo.

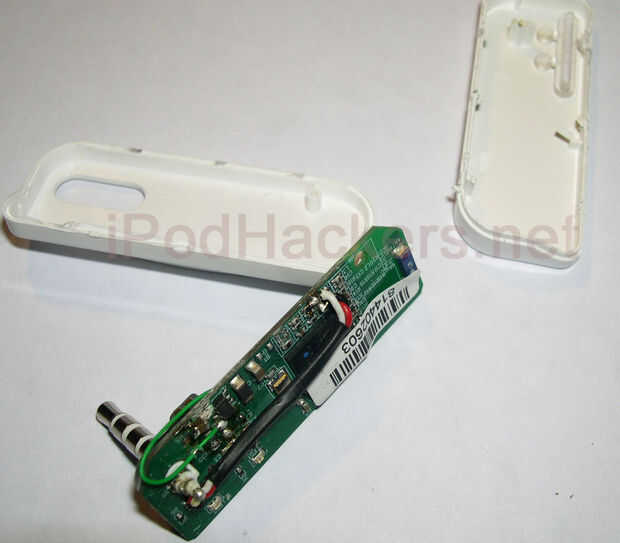

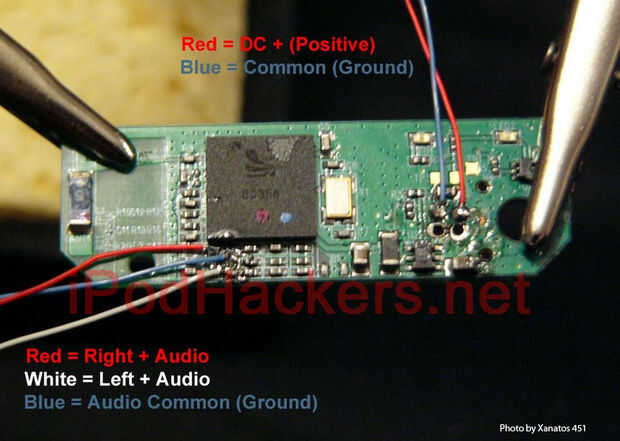

Preparar el módulo de BT tal como se muestra y soldar los terminales audio a las ubicaciones apropiadas en el ipod y poder. Si quieres un LED de estado, usted querrá soldadura conduce a las almohadillas de SMT LED que puede dirigir su LED en el bastidor.

Aviso que probablemente necesitará para aplanar la parte de "burbuja" de lo LED para hacerla encajar en el bastidor sin pegarse hacia fuera demasiado.
