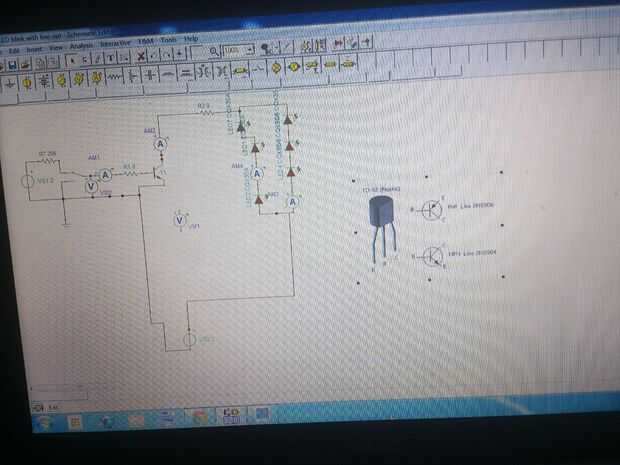

Paso 1: El circuito
Circuito como veis es una parte muy fácil de este instructable y usted podría estar familiarizados con él. Si usted quiere sacar salida de audio de su gato del auricular, Compruebe la tensión de salida de su salida de auriculares, es pocos milivoltios. Aquellos que quieren toman el salida jack de audio de los altavoces internos, su salida podría ser alrededor de 2,5 voltios y tienes que ir con el transistor TIP 31 solamente. Los lleva salida de auriculares tienen la elección entre 2N222 y 31 punta. Usé el 2N222 que es 5 veces más barato aquí en mi lugar.
Así que vamos a usar NPN transistor como un interruptor. Aquí podemos controlar el current,i.e del colector, la corriente a través de LEDs vía variando la base actual así control de luminosidad de los LEDs.
Para la fuente de poder para LEDs no tuve ninguna opción de usar 5V del puerto USB. Lo que he encontrado es sólo para máximo de 2 LEDs y también no necesitada resistencia. Pero desde el punto de vista de seguridad usé una resistencia de 100 ohm en serie con los 2 LEDs conectados en paralelo. Puede experimentar con los valores de resistencia hasta llegar a niveles óptimos.
Establecer el circuito en protoboard y experimentar con su no de LEDs y valores de resistencia. Obtener su alta creatividad y piense methoda factible poner el LED en la caja del ordenador portátil.
