Paso 2: Crack abrir...

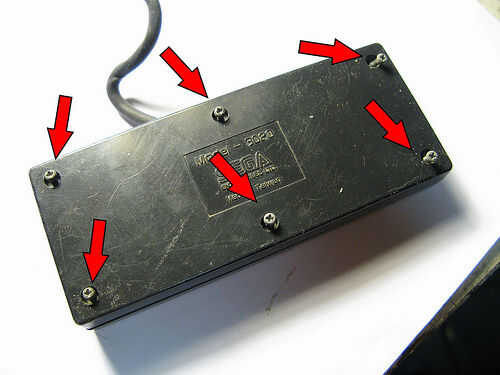

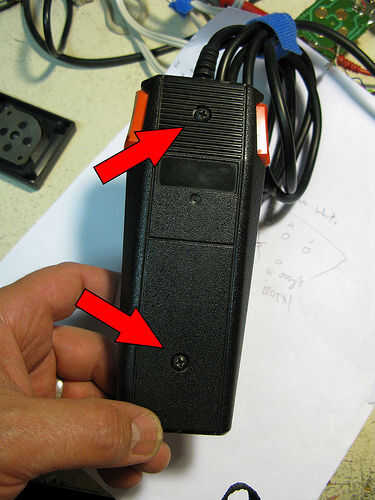

El joystick de Atari 7800 es con sólo 2 tornillos en la parte trasera y el regulador de Sega Master System tiene 6 poco molestar tornillos para lidiar con.

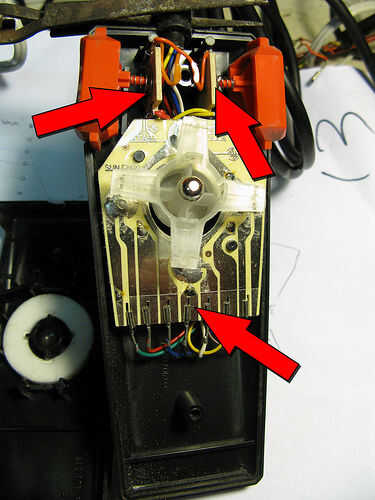

Una vez que el controlador de Atari es aparte, desconecte todos los cables de color deslizando los conectores de la placa del circuito principal y también los botones de disparo dos joystick. Tengo que aplaudir a Atari para el diseño y fabricación de piezas modulares que fueron fácilmente reemplazables una vez gastadas. Los controladores de 2600 fueron del mismo modo, sólo Deslice los conectores y vuelva a una nueva junta y estabas listo para ir!

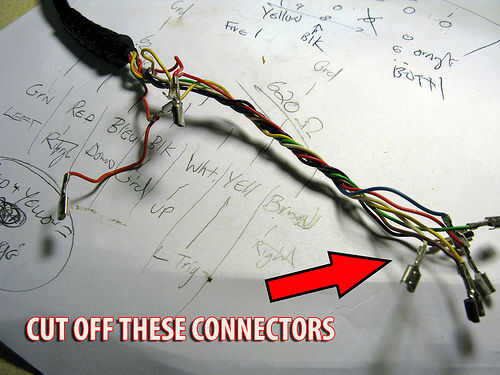

En este punto clip de todos los conectores ubicados en el extremo del alambre del arnés y dejan los que se encuentran por la parte de alivio de la tensión del cable (es decir, el inferior amarillo, rojo y naranja conectores). Ver imagen de abajo.
También utilizando un cuchillo o navaja de afeitar, retire el alivio de manchas... el cable con cuidado para no cortar los cables!

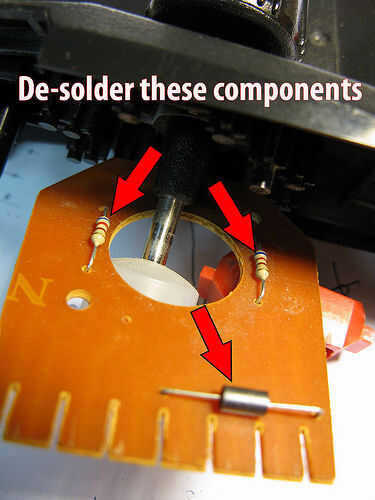

A continuación, la soldadura de las resistencias de 620 ohmios de 2 dos en el Atari 7800 circuito junto con el diodo (sólo otro componente en el tablero) y colocarlos a un lado para más tarde.

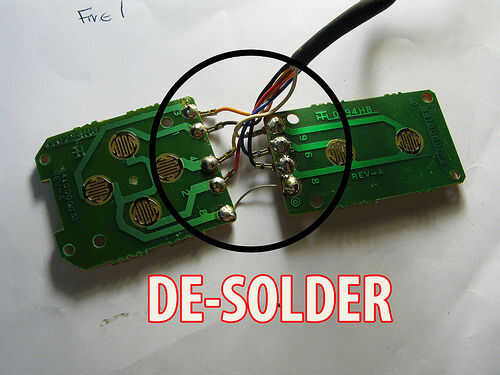

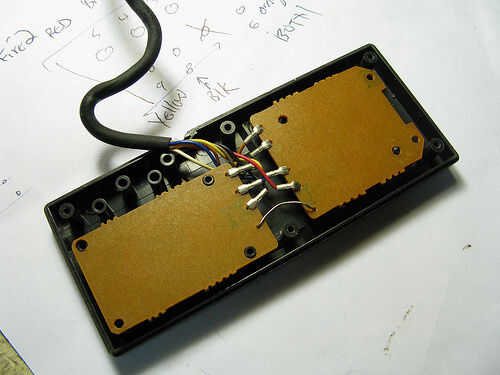

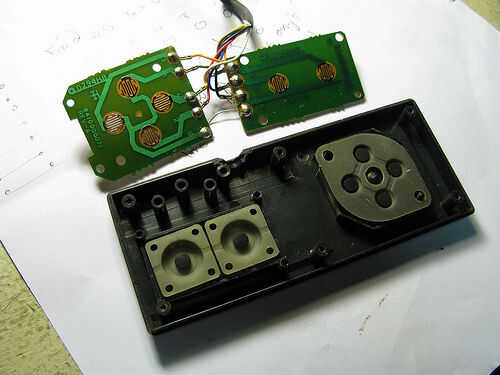

Luego en el controlador de MS de Sega... desoldar todos los cables de conexión incluyendo el cable conexión a tierra (el cable pelado entre ambas placas).
Una vez terminado, estamos listos para combinarlos juntos.
