Paso 3:
Con algunas pequeñas modificaciones, el cable del controlador de Atari ahora se soldar a las placas de circuitos MS de Sega.
Conectar los cables a la tarjeta de D-Pad en el siguiente orden.
Los circuitos están marcados con los números correspondientes.
1 = cable blanco (controla el movimiento de "Up")
2 = cable azul (controla el movimiento de "Abajo")
3 = cable verde (controla el movimiento de "Izquierda")
4 = cable marrón (controla el movimiento de "Derecha")
8 = (será conectarse con el diodo en apenas un segundo)
La otra tabla es la tabla de "botón". Tendremos que modificar ligeramente para el hack funcione correctamente. En orden para el controlador de 7800 ser compatible con la Atari 2600, Atari diseñó los botones de disparo separados para comportarse como una 2600 juegos.

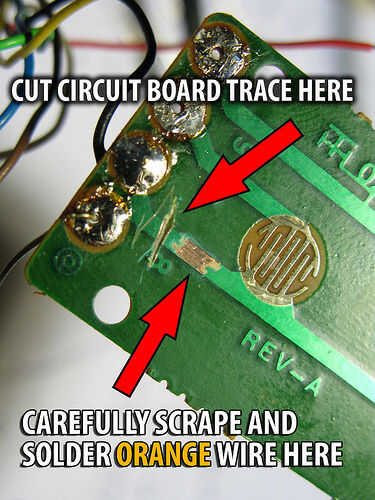

Para hacer esto suceder, tomar un cuchillo x-acto o herramienta similar y cortar a través el rastro, como se muestra en la imagen. El corte de prueba con un medidor de continuidad para asegurarse de que no existe ninguna conexión entre el cable negro de tierra y los terminales de teclado botón.

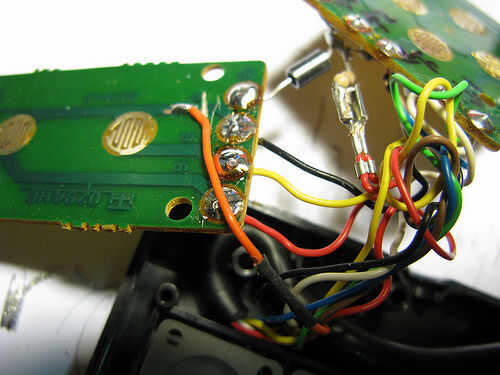

También con el mismo cuchillo, con cuidado raspa a través de la máscara de la soldadura para exponer la placa de circuito de cobre fresca. Ahora soldadura la naranja cable a la placa de circuito para el lugar expuesto en el rastro le a creado como como en la imagen.
La conexión para la placa de gatillo es el siguiente:
8 = cable negro (este es el terreno común)
El Atari izquierdo y botones de disparo correcto Haz conectados como sigue:
6. cable amarillo (gatillo izquierdo)
9. rojo alambre (gatillo derecho)
Esto hará que el Sega botón 1 el Atari izquierdo y botón 2 la derecha Atari.
RESISTENCIAS:

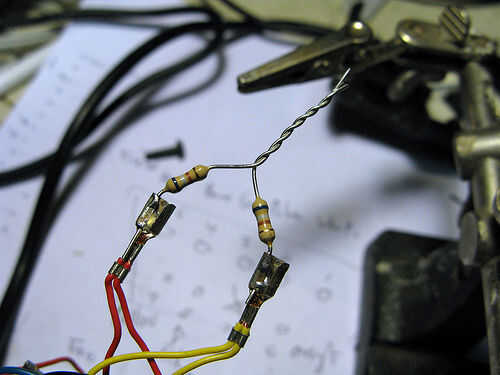

Como en la imagen... Conecte un extremo de cada una de las dos resistencias que retiramos de la placa de circuito de Atari, los otros extremos se consigue soldados a los conectores rojo y amarillo que no clip off. Una vez terminado poner a un lado hasta que conectamos el diodo a las juntas.
DIODO:

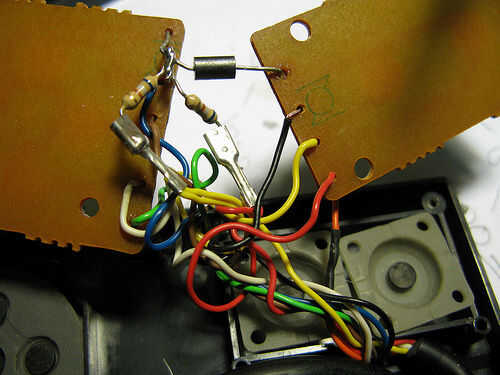

El diodo que se eliminaron desde el controlador de Atari reemplazará el alambre de puente que conecta las tierras en ambas tarjetas de controlador de SegaMS.
!!!!! Usted debe de adjuntar el diodo hacia el camino correcto o si el controlador no funcionará. Los diodos solo permiten actuales para fluir en una dirección!

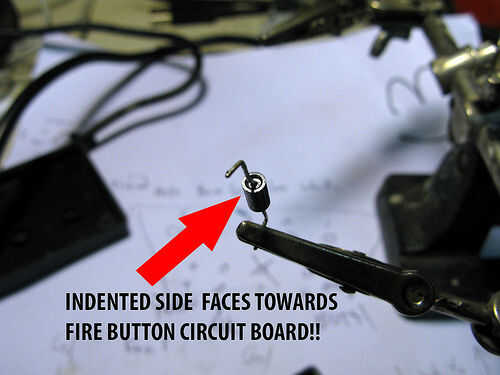

En una inspección más cercana del diodo se descubre que un lado es plano y el otro tiene una sangría, este es el lado (con sangría) tendrá frente a la Junta de botón de fuego... NO el lado de D-pad. Ahora se conectará a la parte plana del diodo las dos resistencias que conectados entre sí. Esto debe acabado de la soldadura!

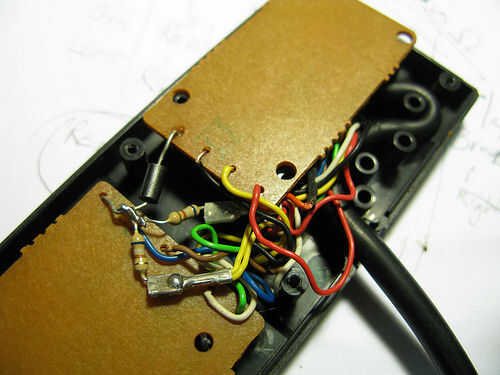

Rellene cuidadosamente el contenido hacia el controlador siendo cautelosos no para permitir que cualquier cortos de desnudas contactos tocan. (Sería útil envolver las conexiones resistor amarillo y rojo por separado con cinta aislante para evitar que tocan cuando Armando nuevamente el controlador).
Una vez que la tapa trasera está en y atornilladas, enchúfelo y subirse a algunos juegos serios de 7800!!!!
Gracias por leerme y si disfrutar del tutorial y encontrado útil por favor califíquelo!
