Mod [RGB LED + Arduino Uno] del caso (3 / 4 paso)

Paso 3: Cableado y colocación de led

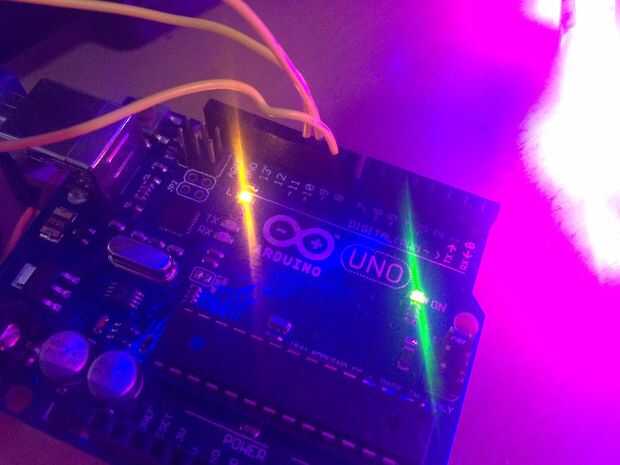

Lugar su RGB LED tira en algún lugar que cubre el caso entero, manchas oscuras no son cool :D

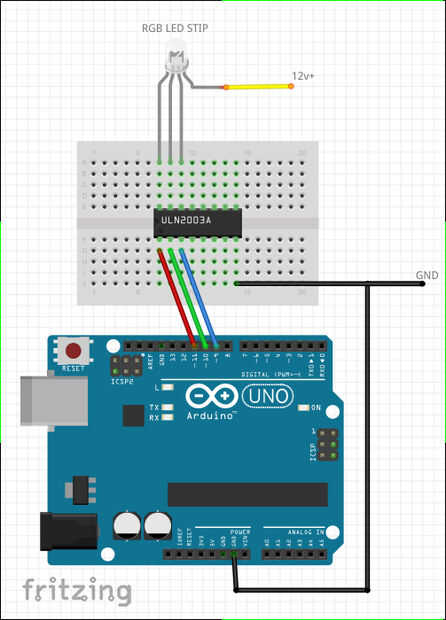

Siga el diagrama para las conexiones de cables... Si no estás usando uln2003a, entonces casi el mismo conexiones se aplican a los transistores, usted debe averiguar algunas cosas :D

sólo asegúrese de aplicar el sentido correcto de ic... : D

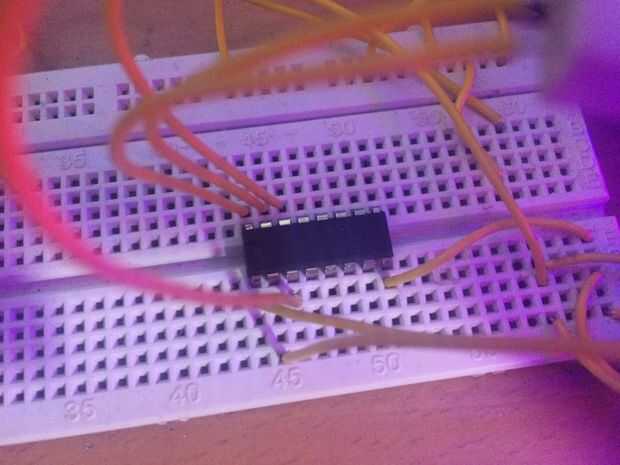

usar un protoboard mini o soldadura, haciendo un escudo para arduino

de todos modos terminé usando el atmega ic uno mismo sin el resto de la arduino hacer un cct pequeño para poner en algún lugar dentro de la caja...
