Mod un GPS de un TomTom para cargar via USB (3 / 4 paso)

Paso 3: Cerrar la brecha

Una vez que la unidad esté abierta la modificación es fácil, solo tienes que soldar un cable entre la pista de 5 voltios desde el conector USB y la pista de 5 voltios de CC toma de carga.

Hay un pad de soldadura grande que se puede utilizar para el lado de carga CC, pero para la pista USB tienes que raspar de la capa de aislamiento verde de la pista para exponer el cobre debajo para soldar el alambre al.

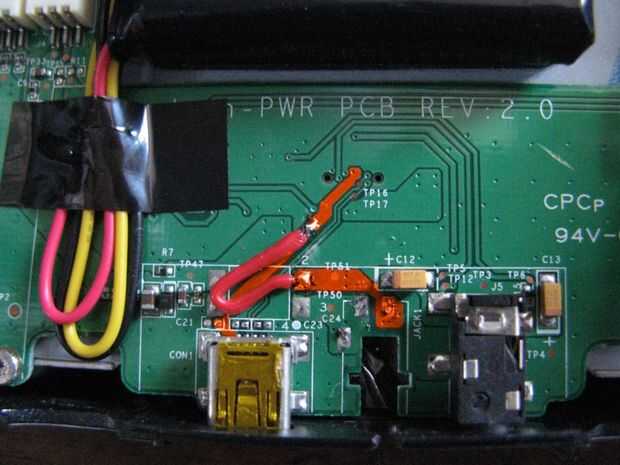

Yo he subrayado las 2 pistas que necesita puente en color naranja en la segunda foto.
