Modding Fisher-Price 72825 Formel Junior Fernlenkflitzer (1 / 4 paso)

Paso 1: ¿Cómo funciona?

RC control remoto juguetes trabajo relativamente fácil. Tienen que ser baratos. Los fabricantes de mantienen los costos tan bajos como sea posible.
En el lado del transmisor un cuarzo chrystal se utiliza para mantener el transmisor en la frecuencia definida. En nuestro caso es 27.415 Mhz. El transmisor tiene que mantener una frecuencia estable, por eso el cristal de cuarzo es utilizado ( http://en.wikipedia.org/wiki/Crystal_oscillator ).
En el lado receptor no cristal de cuarzo se utiliza ya que cuesta mucho dinero. La estabilidad de los circuitos del receptor moderno es lo suficientemente buena como para un simple juguete. Para hacer que el receptor lo necesita filtrar las frecuencias de radio para detectar solamente la señal enviada por el transmisor ( http://en.wikipedia.org/wiki/Receiver _(radio) ). Hay al menos un filtro montado en la entrada, cerca de la antena. Mientras la tecnología superhet ( http://en.wikipedia.org/wiki/Superhet ) también hay un if banda filtro necesario. Mayoría de las veces se trata de un resonador de cerámica pequeño.

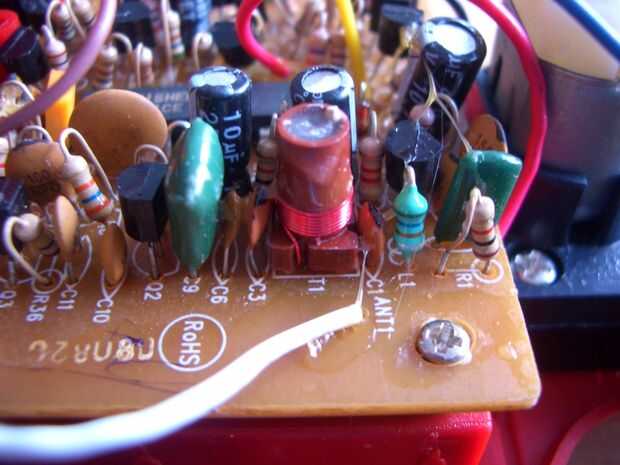

Mirando el artículo de Wikipeda encontrará un cuadro debajo de "Diseño y su evolución". El bloque llamado "Amplificador RF" es el lugar donde se encuentra el primer filtro, diseñado con una bobina y un condensador. El segundo filtro, el resonador está marcado con "Filtro".

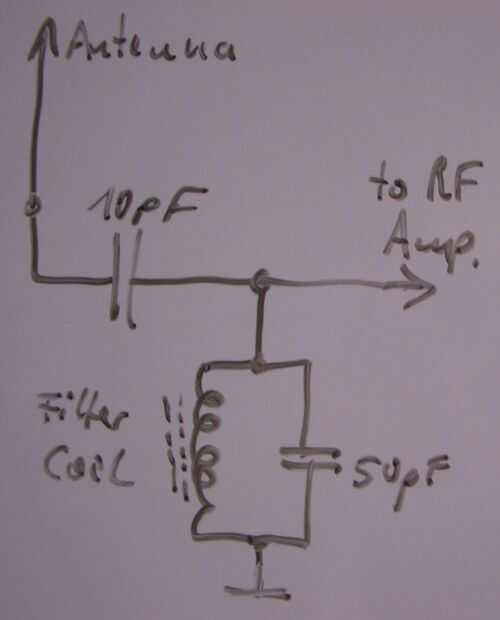

He añadido un esquema "en parte re ingeniería" del filtro de entrada. "En parte" es decir, que se dibujan sólo los componentes importantes.
