Modding un poco seguimiento modelo (2 / 6 paso)

Paso 2: Destruir el coche...

Después de jugar un poco con el coche es hora de destruirlo! Ahora debe tener los elementos (2, 3, 4 y 5) se describe en la introducción.

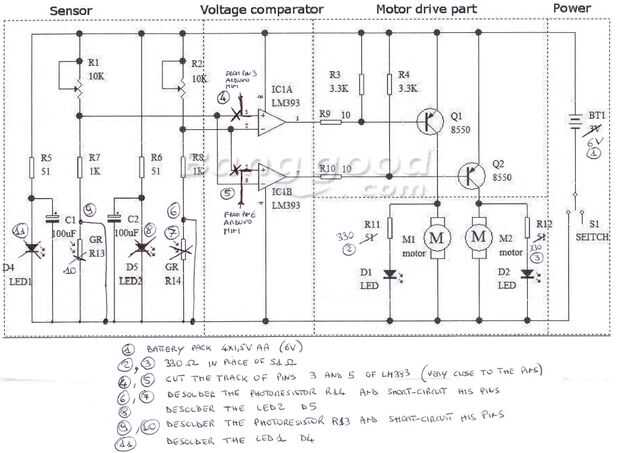

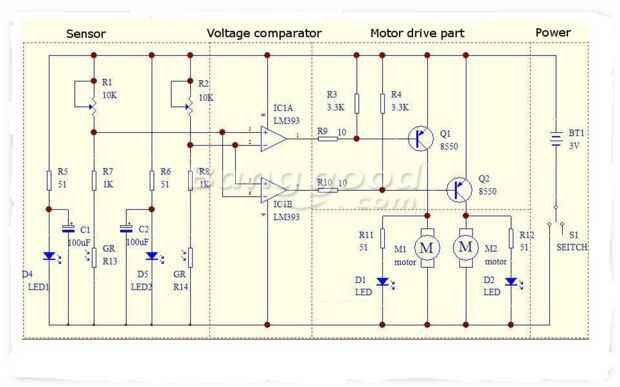

En el esquema anterior se puede ver la lista de cambios:

  1. Retire la batería original (tamaño AA de 2 x 1, 5V) y reemplazarlo con el paquete de tamaño AA de 4 x 1, 5V.
  2. Vuelva a colocar las resistencias de 51 ohm R11 y R12 con dos resistencias (iguales) en el rango de 470-1000 ohmios (que deben tener el mismo valor nominal).

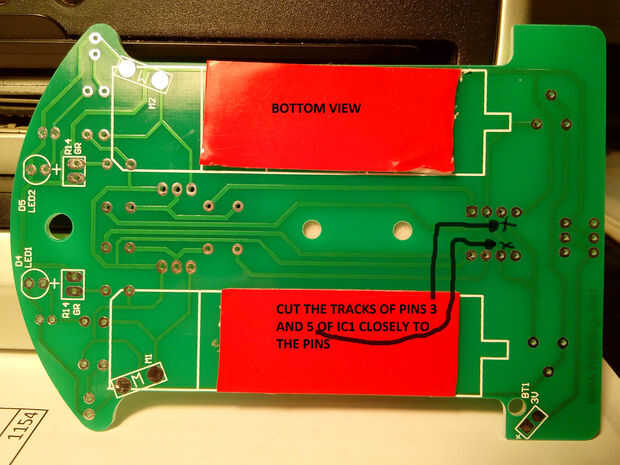

  3. En la parte inferior del circuito impreso de corte lateral las pistas cerca de 3 pines y 5 de IC1 (como se puede ver en la imagen de arriba).
  4. Desoldar el fotoresistor R13 y cortocircuito sus pernos (vea el esquema modificado).

  5. Desoldar el fotoresistor R14 y cortocircuito sus pernos (vea el esquema modificado).

  6. Desoldar el LED 1 D4 (ver esquema).
  7. Desoldar el LED2 D5 (ver esquema).

En la parte inferior del circuito impreso, entre los dos motores, debe insertar el Arduino Mini Pro... ir al siguiente paso...
