Paso 7: Wireing Modding
Para las modificaciones de wireing necesita tener un pastilla humbuckers y el diagrama de wireing para use este enlace y rastrear los cables. Incluso puede ayudar a chang a los colores de los cables en mi diagrama.
Taladre los orificios donde quieras tus interruptores para ir.

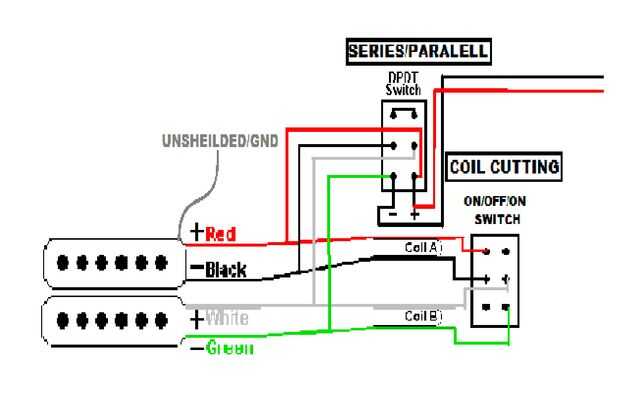

Primero hacemos el serie/paralelo del interruptor. La soldadura de cables separados para el interruptor DPDT como se muestra en el diagrama. Mi wireing recolección es igual a colores de los cables DIMARZIO por lo que no necesito cambiar los diagramas a mi camioneta. Este switch hace exactamente lo que dice; vuelve la serie de forma recogida a paralelo y viceversa. La salida de sonido es un poco más "piggny" y tiene un tono más oscuro más profundo.
El interruptor de la bobina cutiing tiene los mismos colores de alambre como el interruptor de la serie/paralelo. Nota: la recolección será en paralelo para este interruptor trabajar, de lo contrario será simplemente baja la señal y no funciona en absoluto.

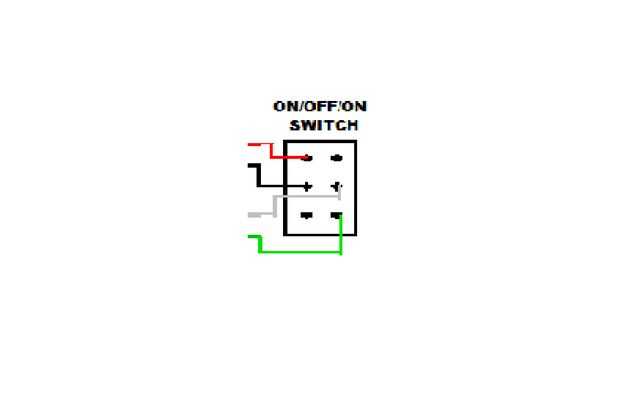

Soldar los cables de la misma manera como se muestra en el diagrama para el interruptor de 3 posiciones (on-off-on)
La salida de sonido de este es el de un Stratacaster cuando la bobina más baja está en juego y un sonido de 70 más cuando la bobina superior está en juego.
Una vez que ambos de estos interruptores se han creado con alambres separados soldados a ellos, los interruptores en los agujeros correctos y en el uso de sólo un poco de pegamento. Una vez que el pegamento se haya enfriado la soldadura de cada cable del mismo color juntos haciendo el los interruptores en paralelo. Soldar los cables de la pastilla humbuckers para los cuatro cables que fueron soldados entre sí de los interruptores y luego cinta adhesiva cada uno hasta.
Usted debe quedar con 2 alambres; en mi caso rojo y blanco. Estos son los resultados positivos y negativos del humbucker. Soldar los dos hilos en el lugar donde van los cables de neutro (negativo) y caliente (positivo), el tiempo en que ser un pickup selector o directamente en el pote de volumen.
