Paso 20: Modificación y perfeccionamiento de herramientas

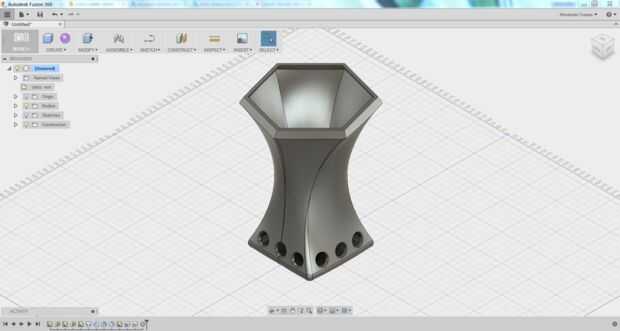

Después de haber utilizado algunos de la extrusión, giran, barrido o loft características, puede hacer un par de cosas más a retocar el modelo y manipularlo para producir el resultado deseado. Aquí hay unas cuantas más acciones que puede tomar. Aviso que son bastante similares a algunas de las acciones de dibujo.
Filete: Redondos bordes y las esquinas con un radio determinado. Una vez que la parte realmente es manufacturada, filetes de evitar esquinas agudas. Fileteado en las esquinas interiores siempre es una buena idea porque los bordes internos redondeados aliviar tensiones en la parte y evitar cizallamiento.
Chaflán: Ayudan crea un rostro anguloso en esquinas o aristas seleccionadas. Mientras que se agregan sobre todo para la estética, pueden utilizarse en las piezas que se deslizan en uno otro para hacer el proceso de inserción más suave.
Shell: Huecos en el interior de un cuerpo seleccionado a un espesor de pared dado. Cara especificada puede eliminarse del cuerpo.
Proyecto: Caras seleccionadas ángulos a un grado especificado. Proyecto ángulos son útiles en el diseño de piezas para procedimientos de moldeo.
Hoyos: Permite colocar cualquier tipo de agujero en los puntos especificados. Estos incluyen agujeros basados en tamaño de pedacito de taladro, separación de los agujeros, agujeros roscados especificados por rosca, Escariadores, avellanadores, etc..
Espejo: refleja una función seleccionada o el cuerpo sobre un plano seleccionado.
Patrón rectangular: Características seleccionadas de las repeticiones o cuerpos un número determinado de veces en filas o en columnas.
Patrón circular: Seleccionado las repeticiones características radialmente alrededor de un eje.
