Modelado de un Hawker Typhoon 1B (3 / 10 paso)

Paso 3: Montaje y acristalamiento el Estabilizador Horizontal

Montaje del estabilizador horizontal es crucial para tener un decente buscando aire. También es crucial para un avión que puede volar recto en el aire. Tenemos hasta este tiempo pasó cientos de horas en llegar a este punto, obteniendo el plano mirando derecho es muy importante, pero el transporte de este tamaño de marco de aire también es importante.

Herramientas y suministros necesarios:

• 200grm Ampreg 21 la resina de epoxy y el endurecedor lento
• 1 capa de Glasscloth de 49grm
• las tazas de papel
• pinceles
• balanza digital
• Acetona para la limpieza

El proceso de

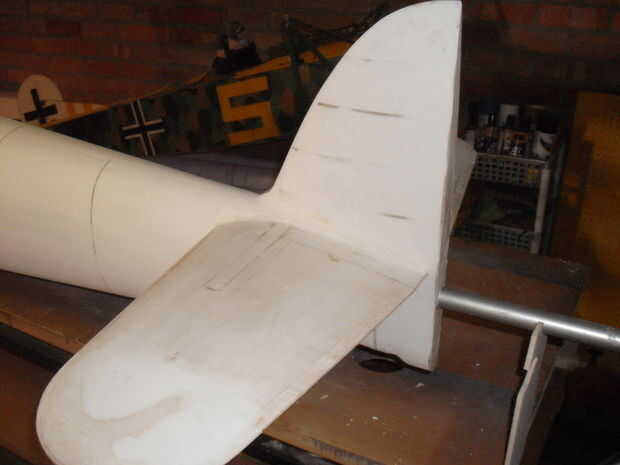

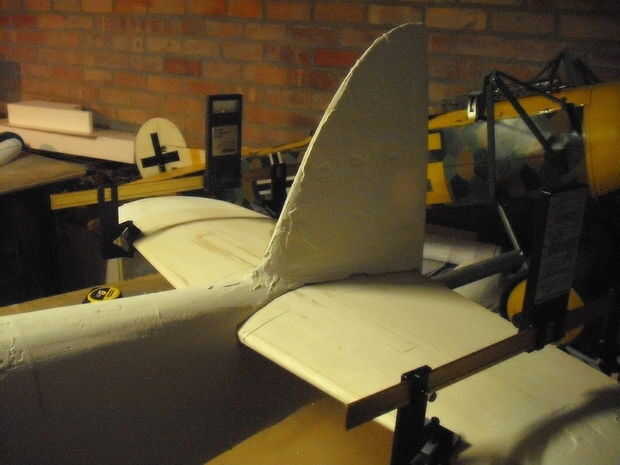

Después de haber marcado la ubicación de la puñalada, cortamos todo derecho a través, de una tarea bastante fácil con una hoja y una sierra para metales. Luego empuje a la parte de residuos a través de. La Puñalada es entonces empujada en posición y se mide utilizando incidencia metros y un nivel de láser para obtener la posición exacta. La inserción debe ser cuadrado para el puesto de timón y la incidencia debe ser según el plano en relación con el ala. Lo que no es ilustrado aquí es que tenemos montados ala al completar la tarea.

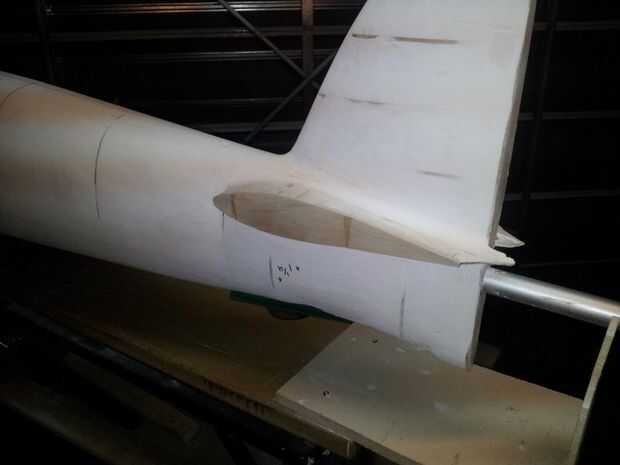

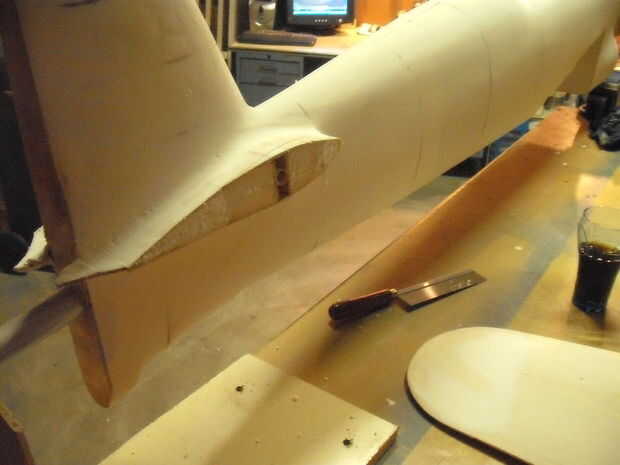

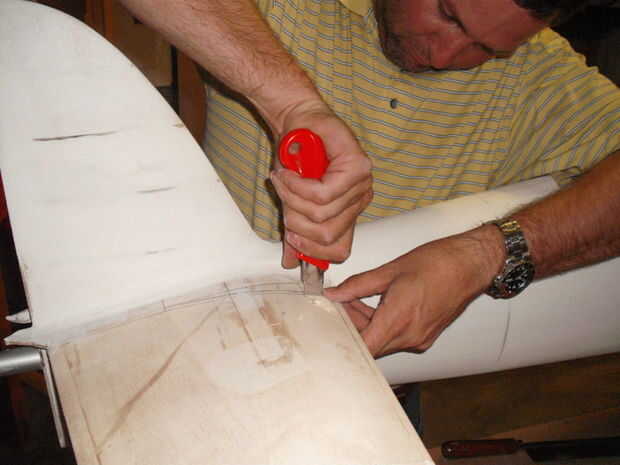

Entonces apretados madera balsa y CA lo pegué en el lugar antes del sellado el área. Usando un cuchillo de hoja ancha, corte a través de las pieles de balsa para crear una línea a seguir. La puñalada fue cortar con una sierra de la zona, que revela el tubo en la puñalada. Uso de balsa de 2mm los extremos están capped y cuando está seco el agujero es recorte para revelar el tubo.

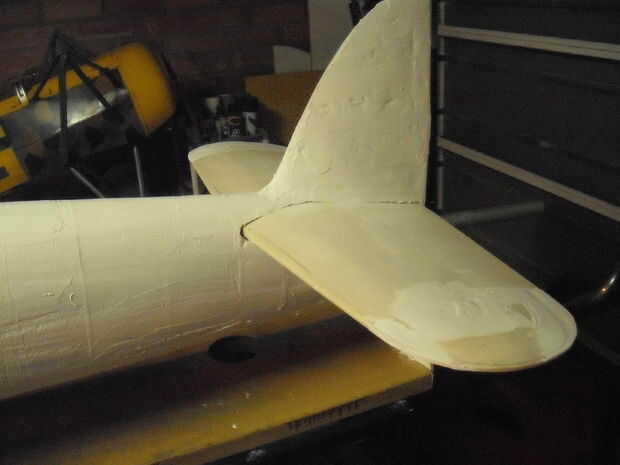

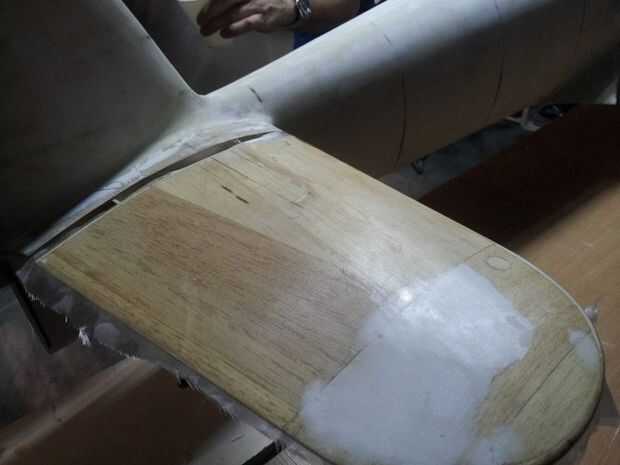

última tarea en este paso fue las lengüetas usando el paño de cristal de epoxy de 49 gramos de cristal, esto permite que la superficie a aceptar el duro presionando y el abuso que lleva a la superficie mientras que se aplica a la placa litográfica.
