Modelado de una torre de destilación en HYSYS (5 / 12 paso)

Paso 5: Añadir componentes

a continuación, debemos definir qué especies químicas están presentes en el sistema. Para nuestros propósitos consideraremos del desbutanizador, que está diseñado para separar el butano de una corriente que contiene muchos hidrocarburos diferentes.

El software HYSYS tiene una lista que contiene miles de compuestos conocidos para seleccionar. También hay una función de búsqueda con varios filtros para ayudar a encontrar ciertos compuestos más rápido. Si una especie en su sistema no está en la lista HYSYS, puede añadir un compuesto de "definido por el usuario".

Para agregar compuestos:

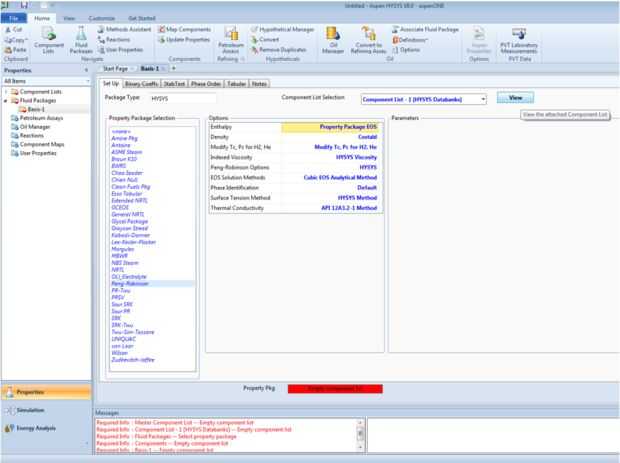

1. desde la pantalla del paquete de fluidos, haga clic en "ver" (situado junto a la selección de la lista de componentes).
2. elegir un compuesto presente en su sistema.
3. buscar el compuesto de búsqueda o filtrado de la lista de compuestos previamente cargados en el lado derecho de la pantalla.
4. Haga clic en para seleccionar el compuesto deseado.
5. Haga clic en "Agregar"
6. Repita para todos los compuestos presentan en el sistema siendo modelado.

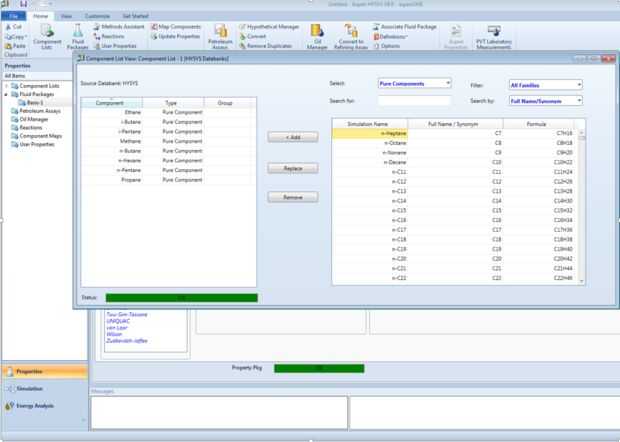

Compuestos que se han agregado con éxito se encuentran en la lista en el lado izquierdo de la pantalla. En este caso he añadido varios hidrocarburos puros.

7. Cierre la ventana de lista de componentes
