Modelo de coche de policía (3 / 9 paso)

Paso 3: Cableado de las luces

Las luces deben cablearse en paralelo para brillar, sino para tener resistencias para que no se sople hacia fuera. La resistencia varía en función del tipo de LED que usted eligió y la fuente de alimentación. Utilizamos 5mm ultrabrillante LED con resistencias de 330 ohmios y una batería de 9V como fuente de alimentación.

Poner una resistencia en serie con cada LED, después los tres LEDs rojos en paralelo entre sí y los tres LEDs azules en paralelo uno con el otro alambre. Cable todos los LEDs a una tierra común, como la tierra de la batería. Asegúrese de que cable tierra de Arduino, así suelo.

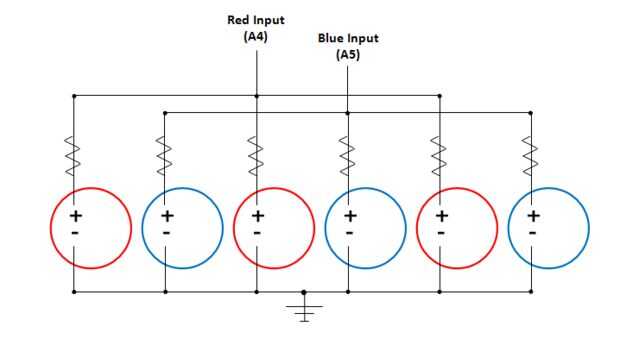

Este es el diagrama del circuito para nuestras luces, entrada de rojo y azul entrada implica una conexión a uno de los puertos digitales de Arduino. Habrá un diagrama del circuito completo de cómo cablear todo a Arduino más tarde.

Usted también podría optar por utilizar 6 LEDs RGB y aquellos pueden ser muy brillantes, así que puede ser una buena opción si los tienes disponibles. Alambre de la misma manera como lo haría el solo color LED, utilizando sólo el pin del color que desee para iluminar. O por separado del alambre a los pernos rojos y azules y jugar con el código de secuencias de luces más complicadas.
