Paso 5: Construir un techo de ángulo
Este paso en la construcción para Tardis 1.0 sirve un doble propósito: ayudará a su TARDIS que se parecen más a lo real, y será un ejemplo para los niños cuando preguntan, "pero papá/mamá: Cuándo será siempre usar esto en la vida real?"
Lo bueno de esto es que es todos triángulos y triángulos todos se comportan de una manera muy ordenada. Aquí es lo que sabemos:
- La plaza que es el techo de la TARDIS es cuadrado de 84mm, por lo tanto la base del triángulo que conforma cualquier un lado de la cubierta es de 84mm.
- Tenemos el pico del techo a una cierta altura. Creo que, en nuestra escala, 10mm subida parece muy buena, así que vamos a trabajar con eso en los dibujos medidos
- La distancia desde la base hasta el centro de la caja es 42 m m--mitad de la distancia de la base. ¿Lo sabemos porque el techo es cuadrado, derecha?
- Con todo este problema de palabra en su lugar, ¿cómo calculamos la longitud de los dos lados iguales del triángulo si queremos construir un techo con una subida de 10mm? Para aquellos de ustedes que quieren saltarse las matemáticas, simplemente ir adelante a la respuesta a continuación.
------------------------- START MATHS -------------------------

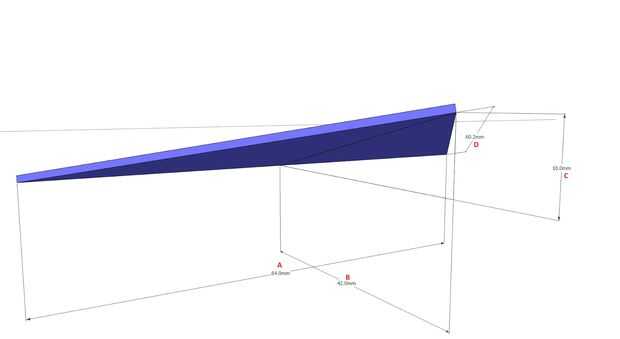

Mira el primer diagrama, sobre
La base de la línea del techo es "A", y la distancia al centro del plano de la línea del techo del centro de la base es de 42 mm, o "B" en este diagrama. La subida desde el extremo de la "B" a la cima de la azotea es 10mm, o "C". "B" y "C" forman las piernas de un triángulo rectángulo y la hipotenusa de ese triángulo es igual a 43,174 mm. Eso significa que el lado del panel de la azotea tiene dos patas, que es 42 m m (la mitad la línea de base del techo) y el otro es igual a 43,174 mm (la hipotenusa al pico de la azotea). Por lo tanto: "D" es igual a 62,232 m--que, por el bien de la exactitud de nuestras herramientas, redondeará a 60,2 mm.
------------------------- END MATHS -------------------------
Así que hay que dibujar y cortar 4 triángulos en su tablero de lámina perimétrica con un base borde de 84mm y dos lados iguales a 60,2 mm. Mientras que puede haber escapado a la matemática necesaria para entender esto, no puede escapar la matemática que se necesita para dibujar estos triángulos--porque si no son precisos, no se obtendrá un techo incluso con la pendiente que buscamos.

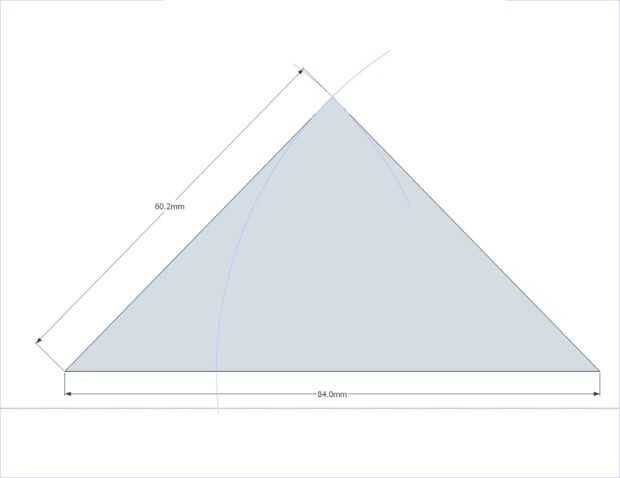

Lo que necesita es su calibre, una regla y su compás de lápiz. (véase el segundo diagrama, arriba)
En primer lugar, trazar una línea con tu regla acerca de 90mm de largo. Luego, con su pinza, medir una longitud de 84mm de largo. Cuando la pinza mide 84mm, su anchura de compás a la pinza para asegurar exactitud.
Ahora: tu brújula en uno de los extremos de los similares y dibujar un medio círculo que cruza le línea de 90mm. Será la 84mm de longitud. Ahora utilizar el mismo método de la brújula a 60,2 mm--y no deje de ser tan preciso como sea posible mientras usted estará insatisfecho con las piernas que son 60mm o 60,5 mm de largo. No encajarán bien. Una vez que la brújula esté, dibujan semicírculos como en el diagrama arriba, poniendo el punto centro de la brújula en cada extremo de la línea de fondo. El lugar donde se cruzan los círculos será el pico del techo y le dará dos línea que igual 60,2 mm de longitud.
Repetir este proceso 4 veces para obtener 4 triángulos iguales y luego recorto para que tenga piezas idénticas.

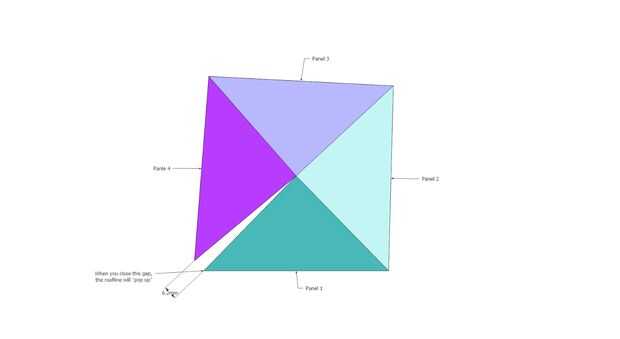

Cuando tienes 4 piezas idénticas, puede montar el techo. (véase diagrama de tercera, arriba) Para ello, montar el techo parte superior hacia abajo y asegure una sección a la siguiente cinta. Montar de forma hacia la derecha, asegurándose de que tienes buena alineación en cada pieza de la base esquina a la esquina del pico central. Cuando atado 3 de los 4 bordes, techo todavía debe colocarlos extendidos sobre la mesa de la Asamblea; Cuando cinta el borde 4 juntos, el techo debe "saltar" para revelar la línea inclinada del tejado. En el tercer diagrama (arriba), he cada panel coloreado un color diferente para que pueda ver cómo conectan los bordes, y lo que debería ser el último paso de la Asamblea.
Puede parecer un poco desigual en este punto porque no es muy compatible, pero está bien. Una vez que la línea del techo con cinta de manera satisfactoria, algo que parece la línea de base es todo--Aplique pegamento a los bordes y fijar el conjunto a un lado para secar. Si eres un modelador más atrevido, debe los bordes en la parte exterior de la cinta, pop el techo y luego pega los bordes con pegamento caliente generosamente a apoyar la línea del tejado un muy sólido.
