Modelo de terreno de barrio (3 / 7 paso)

Paso 3: Datos de elevación

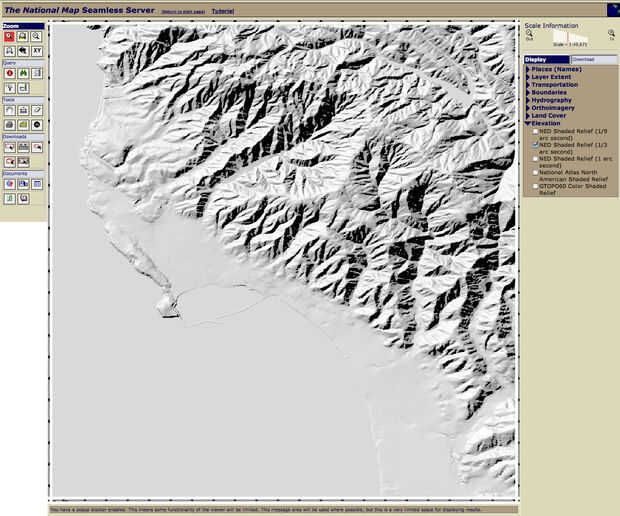

El siguiente paso es acceder a los datos de elevación de la zona deseada. También está disponible públicamente en diferentes resoluciones. Si es posible, trate de que 1/3 resolución de segundo de arco (unos 10 metros). Algunas áreas incluso ir tan finas como el arco de 1/9 en segundo lugar (unos 3 metros), aunque te puedo decir que 1/3 arco en segundo lugar es adecuado. Eso es lo que he descargado para mi modelo y tiene tanto detalle que realmente puede sentir el embarcadero en mi puerto cercano con el dedo.

Más información sobre el nacional elevación del conjunto de datos aquí:
http://Ned.USGS.gov/

FYI: en caso de que no lo sabías, nuestro planeta es bastante suave; He escuchado que, relativamente hablando, es más suave que un rodamiento de bolas. Por esa razón, típico 3D mapas de relieve de grandes áreas se dan una considerable exageración vertical (3 x 15 x dependiendo de escala) para que parezcan interesantes. Obviamente, cuanto más pequeño el área, la exageración vertical menos necesita. Mi plan inicial era no utilizar ninguna exageración vertical y permanecer fiel a la topografía, pero después de previsualizar ampliamente esta pequeña región en Google Earth, sentí que necesitaba un pequeño empujón. Al final colocó en una exageración vertical de 15% (1.15 x), mucho menos que típicamente usada en modelos del terreno.
