Modelo del átomo de LED (9 / 11 paso)

Paso 9: La Base

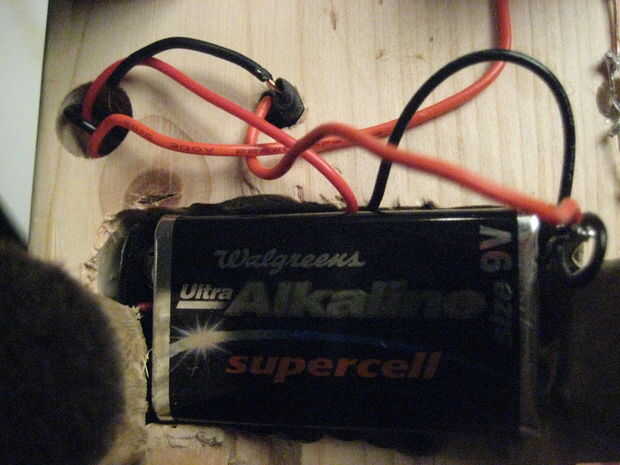

Para mi base, utilicé un simple 2 x 4 cuadrados. Primero perforé 3 agujeros en la parte delantera con el diámetro de los LEDs. (5mm). entonces remontar el tamaño de una batería de 9 voltios en la parte inferior de la base y utiliza un taladro para crear más o menos una cavidad de la batería que se celebrará en. Luego usé la dremel para suavizar esa cavidad. A continuación es taladrar el agujero para el interruptor de encendido.

Crear una matriz de LED 3 últimos de uno de cada uno de los colores. Soldadura en la resistencia apropiada al igual que antes de la negativa final de la matriz. Poner los LED en los 3 agujeros para ser la clave.

El cableado para la base es bastante simple. En primer lugar, solde el cable positivo de la batería a uno de los cables del interruptor. Suelda el otro cable del interruptor para el extremo positivo de la base matriz de LED. también solde el cable positivo desde el cable de alimentación hasta el extremo positivo del LED base para que todas las conexiones positivas de la base están conectadas. Luego soldar el cable negativo de la batería y el extremo negativo de la matriz de LED, el cable negativo del cable de alimentación al extremo negativo de la matriz de LED. Eso es todo! Mueva el interruptor y todo el LED debe encenderse!
