Paso 3: Plan del núcleo
Fuente de voltaje: el voltaje de la fuente de energía de la batería que usted planea usar. Usé una batería de 9 voltios.
Adelante voltaje de diodo: Página de las especificaciones en la mouser para el LED se relaciona tiene un diodo voltaje de 1.6V delantero. Si usted tiene buenas especificaciones de su proveedor, usted querrá entrar en la típica tensión aquí. Idealmente tendrá algo que parece "3, 4V @ 20 mA" si no tiene buenas especificaciones, esta es una lista que puede ayudar a hacer conjeturas decentes:
IR 1.5
rojo 2.0
naranja 2.0
2.1 amarillo
verde 2.2
verdadero verde 3.3
3.3 azul
blanco 3.3
UV 3.3
azul (430 nm) 4.6
Diodo de avance actual: Si usted tiene buenas especificaciones de su proveedor, usted querrá entrar en la corriente delantera típica en miliamperios aquí. De 3mm y 5mm LEDs, esto es generalmente 20 mA o cerca de él. Existen unos LEDs de alta potencia, especiales, pero siempre vienen con especificaciones. Así que si usted necesita adivinar, hacer 20. La corriente directa del diodo para el LED se relaciona de Mouser fue 30mA.
Número de LED de la de su matriz: la elección es suya. Mi núcleo utilizado 55 LED, así que opté por 55.
Probablemente usted querrá comprobar "vista salida como [X] Diagrama de cableado; y también [X] ayuda con códigos de color resistencia.

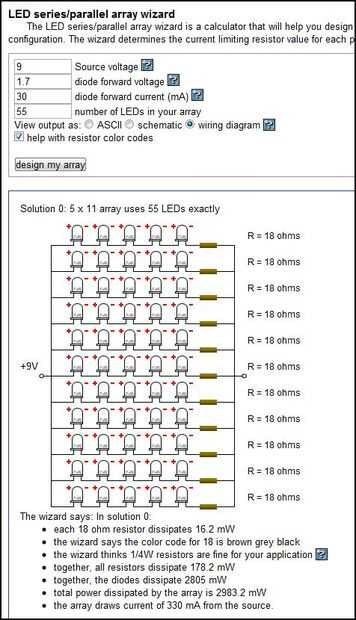

A continuación, haga clic en "diseñar mi arreglo" debe la salida un diagrama como el siguiente, mostrando qué resistencias a utilizar, cómo tener el LED con cable y cuántos en un solo arreglo de discos.
Para este ejemplo en particular, el asistente dice que debo utilizar resistencias de 11. (18 ohmios) con el color de código marrón-gris-negro.
