Modelo del átomo de LED (4 / 11 paso)

Paso 4: Plan de los anillos de órbita del electrón

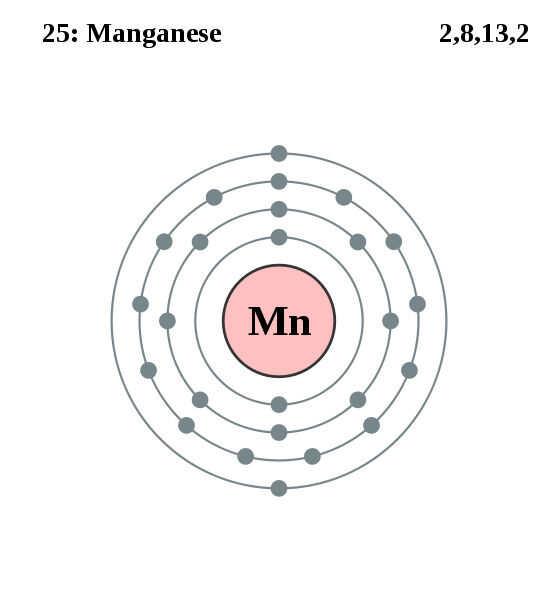

Seguir el mismo proceso paso 3, para el cálculo de resistencias de lo que usted necesita para cada anillo de electrones. Electrones pueden ser complicados sin embargo, porque cada uno de los anillos orbit tienen diferente acerca de electrones. Manganeso tiene 4 capas. En la capa más cercana, tiene 2 e-. La siguiente tiene 8 e-. la tercera tiene 2 13-, y la última tiene 2 e-. (e - es mano corta para electrones).

Perforación hasta esos números en el Asistente para la matriz, la capa 1 tiene 2 e-en un solo arreglo de discos con una resistencia de 220 ohmios (rojo-marrón).

La siguiente capa tiene un conjunto de 5 e-con una resistencia de 18 ohmios (marrón-gris-negro) y una matriz de 3 e-con una resistencia de 150 ohmios, (-verde-marrón), para un total de 8 LEDs o e - ' s.

La tercera capa tiene 3 arreglos de discos; dos con 5 LED y un resistor de 18 ohmios, (marrón-gris-negro) y un arreglo de discos de 3 LED con a resistencia de 150 ohmios, (marrón, verde, marrón).

La última capa es igual a la 1ra capa, un solo arreglo de discos de 2 LED con una resistencia de 220 ohmios (rojo-marrón).

Ahora las resistencias necesarias de los dos últimos pasos para la lista de compras y añadir un par de piezas de repuesto en caso conseguir perdido.
