Modelo del átomo de LED (6 / 11 paso)

Paso 6: La placa madre!

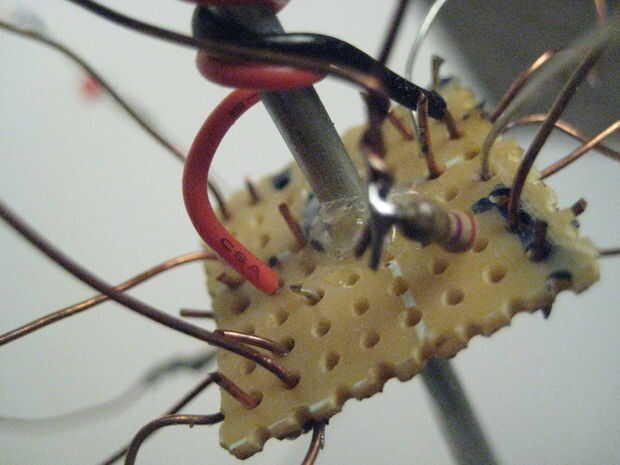

Cortar otro trozo de tablero perf como hiciste con el núcleo. Luego perfore un agujero en el centro de la placa base del tamaño de la barra y deslice sobre la varilla de núcleo y pegamento caliente en el lugar aproximadamente una pulgada y media desde el núcleo. Esta placa base es donde todos los cables de los anillos de electrones se conectará a la fuente de alimentación. Solde el cable positivo desde el núcleo hacia un lado de la otra sección de perf board y la negativa o el cable de tierra al otro lado de la pieza de tablero de perf.

A continuación, tira cable de núcleo sólido y la soldadura de los filamentos de matrices de LED en un gran cable para cada capa de la capa de órbita del electrón. La soldadura del lado de la resistencia de los filamentos al lado de la placa base que está conectado el cable a tierra del núcleo y el lado positivo de las mechas al lado de la placa base que se conecta el cable positivo del núcleo. Tienes que iniciar en el interior más capa de las capas de órbita del electrón y formar círculos con las hebras de la matriz alrededor del núcleo, formando un modelo similar a la imagen 1.

Utilice pegamento caliente para aislar los "puntos de intersección" de los arreglos de las capas para prevenir la escasez.

Soldadura todos los las conexiones positivas comunes juntas y común negativo o conexión a tierra juntos.
