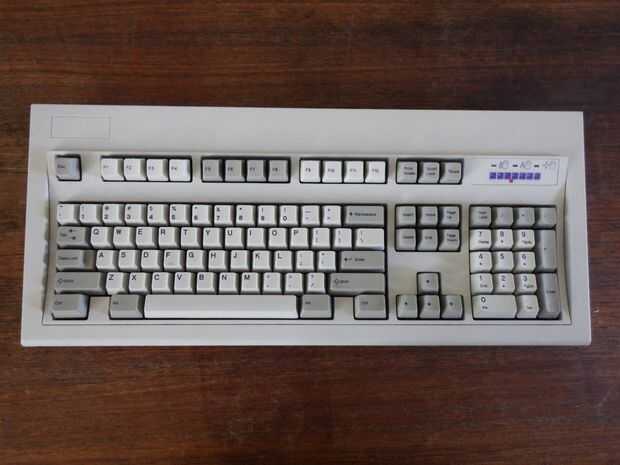

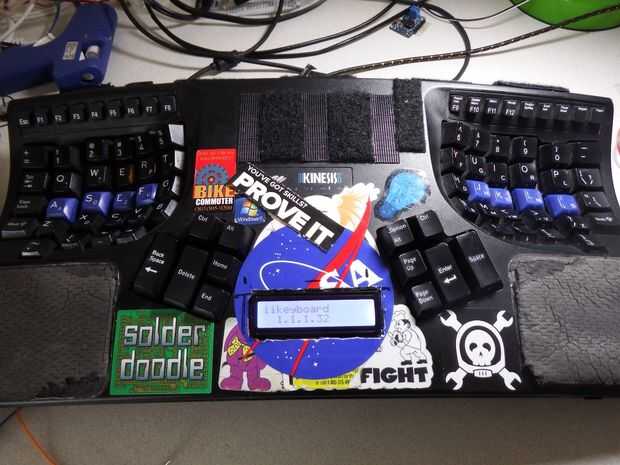

Paso 1: Adaptar el teclado

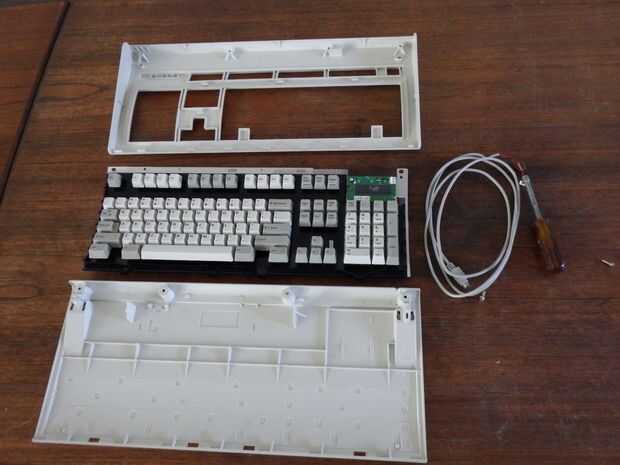

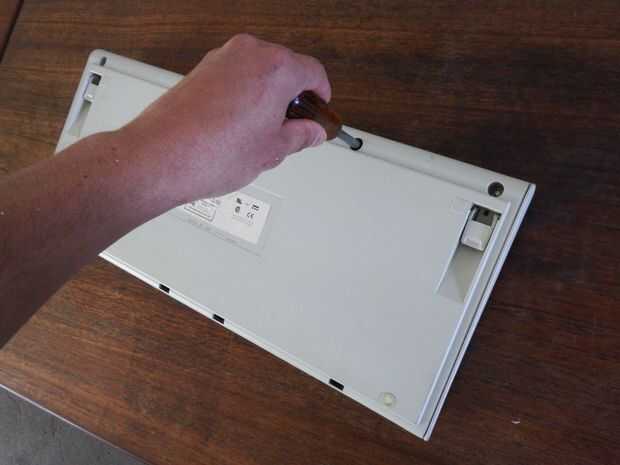

Desarmar tu teclado clicky utilizando el controlador de la tuerca hexagonal para destornillar los tornillos en la parte posterior. Si su teclado tiene un cable, desconecte el conector y cable conectado a la placa interior de la tierra y separar la tapa de plástico superior y el teclado de la base inferior. Para el teclado modelo de M original, tirar todos los cables flex y cable de tierra de la PCB.

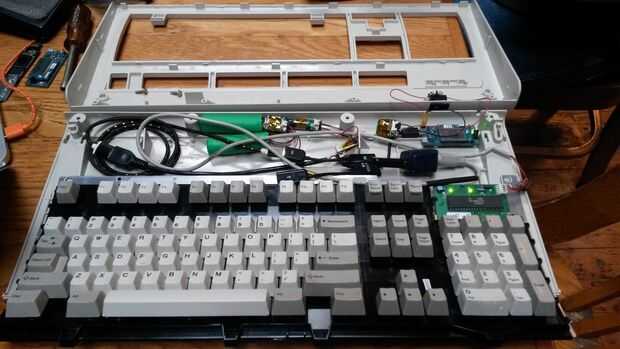

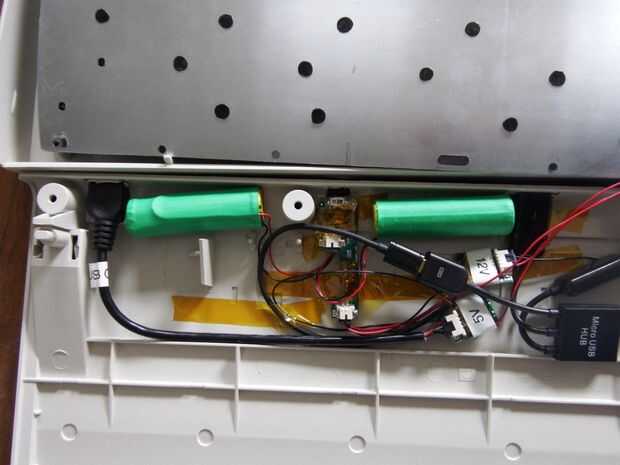

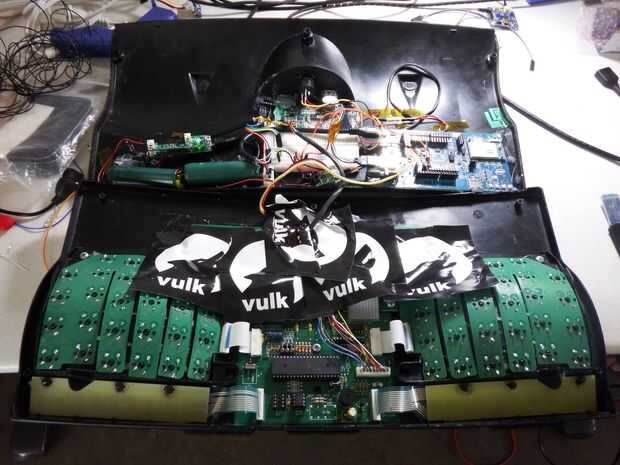

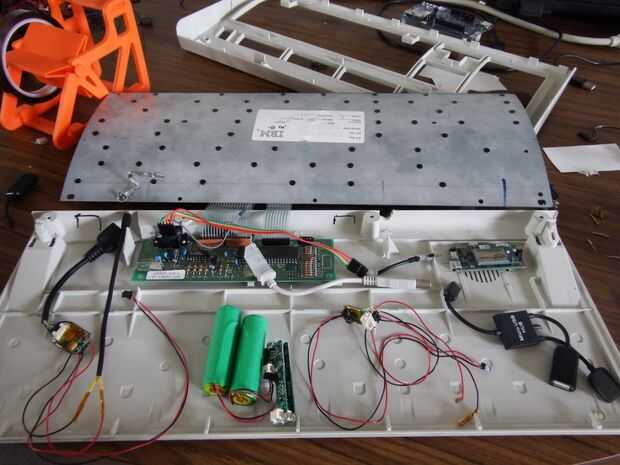

Diseño de baterías, DC/DC Convertidores, USB cables, OTG HUB, Switch, PS/2 al convertidor del USB (si es necesario) y Edison de Intel en las ubicaciones que se adapte a tu teclado, probablemente contra la parte posterior del teclado donde hay más espacio.
Opcionalmente, para la comunicación serial con el Edison de Intel, puede instalar una hembra micro conector USB y atar los pasadores a un micro conector USB para conectar al puerto serie de la Junta de arranque Intel Edison. Esto no es necesario el teclado del ordenador a trabajar aunque y se utiliza sobre todo para fines de depuración y avanzadas.

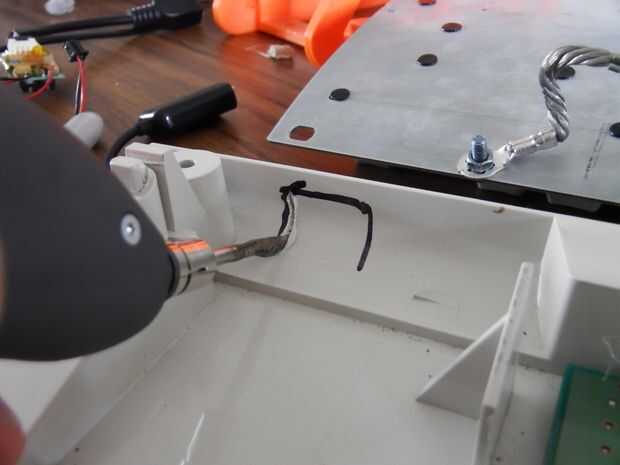

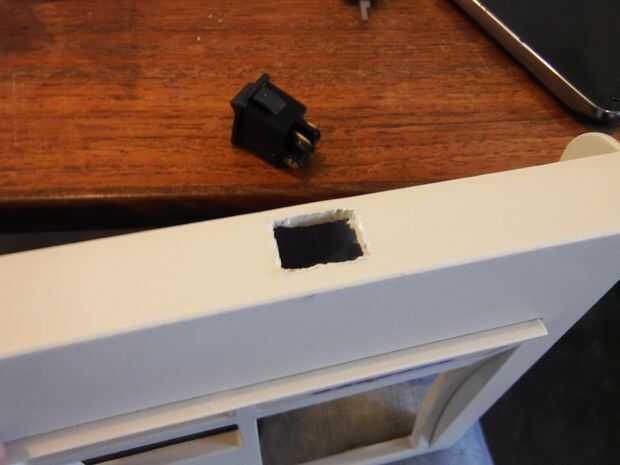

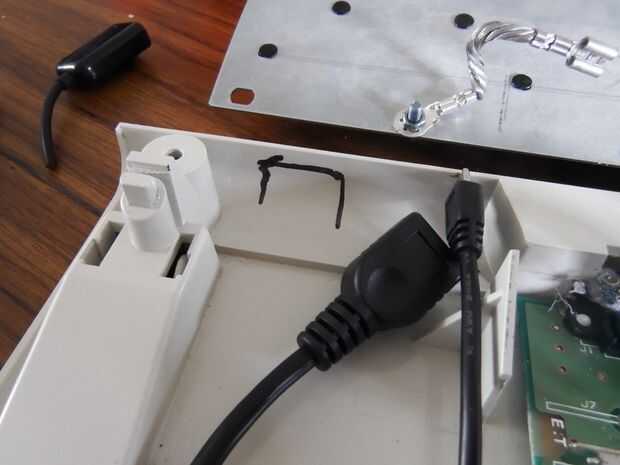

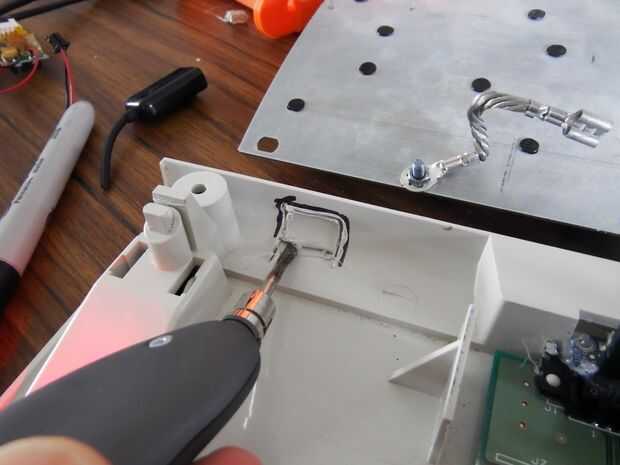

Utilice un bolígrafo Sharpie para áreas de contorno para cortar a través de la caja para los conectores y luego utilizar una herramienta como un Solderdoodle o un Dremel para cortar las aberturas. El agujero para el interruptor debe ser cerca del extremo del teclado de fácil acceso. Para un ajuste apretado para el interruptor, es mejor usar pinzas para medir las dimensiones exteriores del interruptor, cerrar las pinzas y luego marcar el plástico con los extremos afilados de los calibradores. Decidimos poner el interruptor en la parte media superior de la caja.

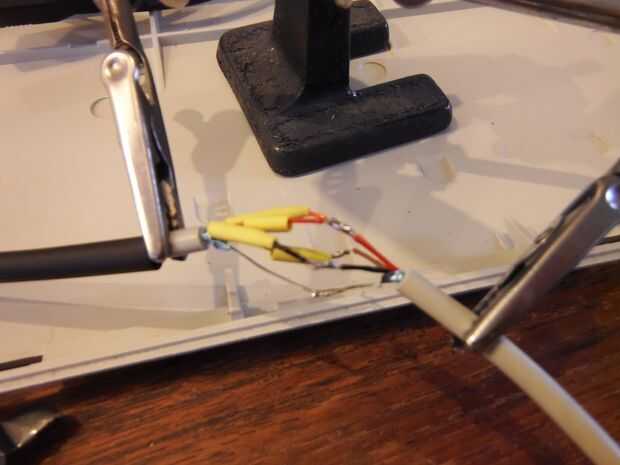

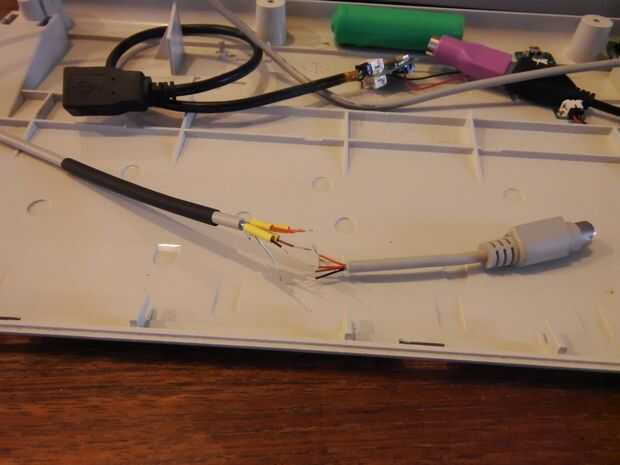

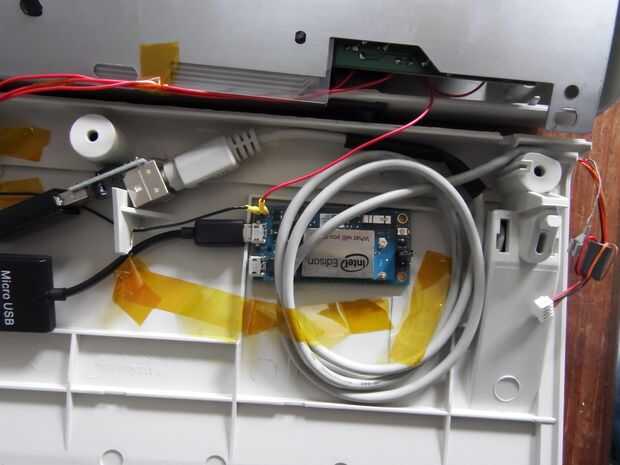

Si usas un PS/2 al convertidor del USB, retire la caja de plástico para reducir el tamaño y cortar el cable original para caber dentro de la caja del teclado. Conecte el conector OTG al puerto OTG el Edison y luego conecte el cable micro del USB del convertidor a uno de los puertos del concentrador OTG.
Ubicar la entrada de 12V en la placa de breakout de Edison:
https://communities.Intel.com/Message/255542
http://www.Intel.com/support/Edison/sb/CS-035374.h...
Soldar los cables positivos de los convertidores DC/DC para el interruptor y luego inserte el interruptor en el agujero de corte. Conecte los conductores del interruptor a las salidas del convertidor de DC/DC. Conecte el cable de salida de 12V del interruptor a la entrada de 12V en el conector correspondiente en Junta de breakout de Edison. Luego conecte el cable de salida de 5V del interruptor al pin Enable (si tu convertidor DC/DC no tiene un Enable pin, hacer el cambio entre la entrada de la batería para el convertidor DC/DC). De esta manera cuando lo activa el interruptor enciende los convertidores DC/DC 12V y 5V.
¿Por qué 12V y 5V?
La Junta de arranque Intel Edison actual no parece proporcionar un voltaje correcto de USB con una batería, por lo que hemos encontrado que usando el 12V entrada encendido el eje OTG con el voltaje apropiado de USB. Los 5V desde el otro convertidor de DC/DC fue utilizado para capacidad de carga del teléfono y también la energía del cubo del OTG, que caería en tensión con algunos periféricos USB actuales más alta.
